THS4281EVM

Описание THS4281EVM от Texas Instruments

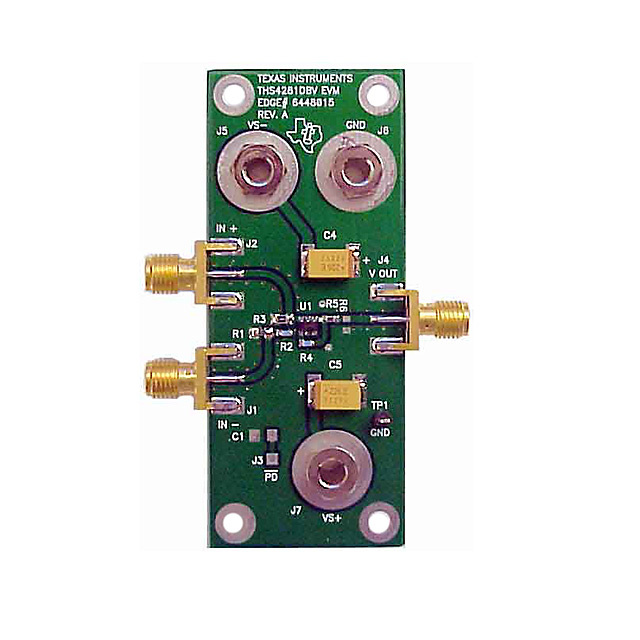

Общее описание: THS4281EVM (Evaluation Module) разработан для оценки и проверки работы операционного усилителя THS4281 от Texas Instruments. Эта плата является полностью укомплектованной и предлагает удобное решение для тестирования производительности усилителя в различных конфигурациях.

Преимущества:

• Быстрая и удобная оценка характеристик усилителя THS4281.
• Полностью укомплектованная плата, готовая к непосредственному использованию.
• Возможность работы с широким диапазоном напряжений питания.

Недостатки:

• Специфичность, ориентированная на один тип усилителя, ограничивает применение.
• Может понадобиться дополнительное оборудование для всестороннего тестирования.

Типовое использование:

• Анализ и тестирование новых схем с использованием THS4281.
• Образовательные цели и учебные демонстрации.
• Прототипирование и разработка усилительных звеньев.

Рекомендации по применению:

• Убедитесь, что рабочее напряжение соответствует требованиям усилителя THS4281.
• Используйте подходящие измерительные приборы для точной оценки характеристик.
• Следуйте стандартам инженерной безопасности при работе с высокими напряжениями и токами.

Основные технические характеристики:

• Тип усилителя: Усилитель с обратной связью по напряжению.
• Количество каналов: 1 (одиночный).
• Тип выхода: Однополярный, Rail-to-Rail.
• Скорость нарастания: 35 В/мкс.
• Полоса пропускания (-3 дБ): 95 МГц.
• Выходной ток на канал: 60 мА.
• Ток потребления (основная ИС): 800 мкА.
• Напряжение питания (однополярное/двуполярное): 2.7 В ~ 16.5 В, ±1.35 В ~ 8.25 В.
• Тип платы: Полностью укомплектованная.
• Комплект поставки: Плата.
• Используемая ИС: THS4281.

Возможные аналоги:

• INA111EVM — Аналогичная плата оценки для аналогового ИС от Texas Instruments.
• THS4304EVM — Еще один вариант платы для оценки операционных усилителей от Texas Instruments.

Эта плата предоставляет возможность быстро и удобно протестировать и оценить производительность операционного усилителя THS4281, что делает ее незаменимым инструментом для инженеров-разработчиков и исследователей.
