Описание THS4226EVM от Texas Instruments

Общее описание

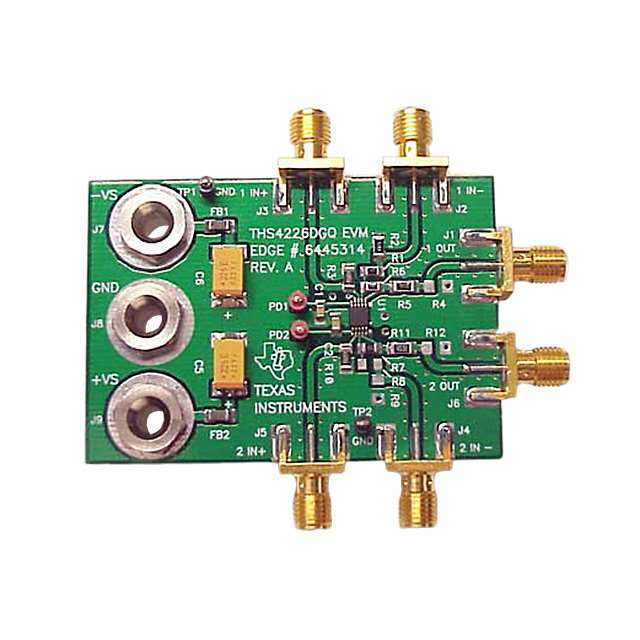

THS4226EVM (Evaluation Module) от Texas Instruments является готовой отладочной платой для исследования и тестирования операционного усилителя THS4226. Этот усилитель характеризуется высокой скоростью, широкой полосой пропускания и низким уровнем искажений, что делает его идеальным для разнообразных высокочастотных приложений.

Преимущества

• Высокая полоса пропускания: 230 МГц, что позволяет использовать устройство в высокочастотных приложениях.
• Высокая скорость нарастания: 990 В/мкс, что обеспечивает быстрое и точное отклик усилителя.
• Rail-to-Rail выход: Поддержка полного диапазона выходного напряжения улучшает гибкость применения.
• Двухканальный IC: Упрощает схемотехнические схемы и снижает стоимость.

Недостатки

• Требуется внешнее питание: Требуется подача внешнего питания в диапазоне от 2.7В до 15В, что может потребовать наличия дополнительных источников питания.
• Комплексность установки: Для установки и тестирования модуля могут потребоваться специализированные знания и оборудование.

Типовое использование

• Радиочастотные и микроволновые системы
• Видеоустройства высокого разрешения
• Системы передачи данных на высоких скоростях
• Аудиоусилители высокой точности

Рекомендации по применению

• Используйте экранированные кабели и аккуратное расположение компонентов для минимизации наводок и шумов.
• Обеспечьте стабильное и чистое питание для наилучшей работы усилителя.
• Применяйте рекомендации по компоновке печатной платы от производителя для получения оптимальной производительности.

Основные технические характеристики

• Тип усилителя: Усилитель с обратной связью по напряжению
• Выходное состояние: Однополярный, Rail-to-Rail
• Скорость нарастания: 990 В/мкс
• Полоса пропускания: 230 МГц
• Выходной ток/Канал: 100 мА
• Потребляемый ток (основной IC): 14 мА
• Диапазон напряжений питания: 2.7В ~ 15В, ±1.35В ~ 7.5В
• Тип платы: Полностью укомплектованная

Возможные аналоги

• ADA4895-2 от Analog Devices
• LMH6629 от Texas Instruments
• OPA692 от Texas Instruments

Заключение

THS4226EVM является мощным инструментом для изучения и применения высокоскоростного операционного усилителя THS4226. Благодаря высоким характеристикам и поддержке множества приложений, этот модуль является идеальным выбором для разработчиков и инженеров.

Для получения более подробной информации и рекомендаций по использованию, обратитесь к официальной документации от Texas Instruments.
