THS4150EVM

Описание для THS4150EVM от Texas Instruments

Общее описание

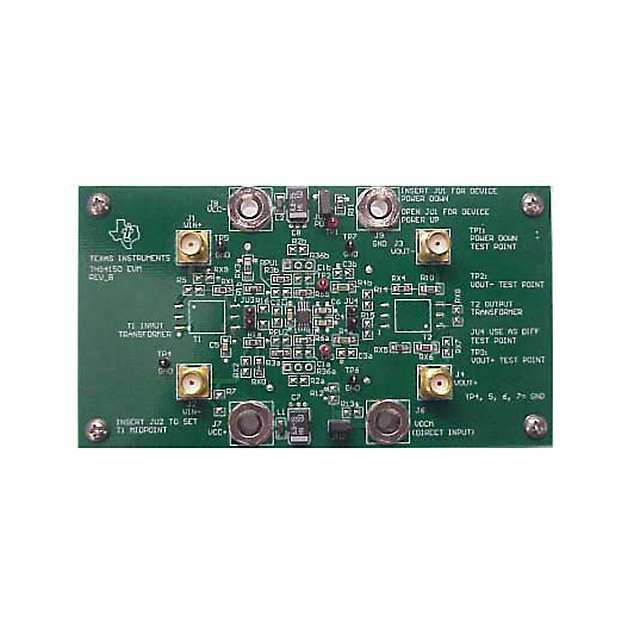

THS4150EVM — это демонстрационная плата (evaluation module) от Texas Instruments, предназначенная для исследования и тестирования возможностей дифференциального усилителя THS4150. Этот инструмент позволяет инженерам и разработчикам значительно упростить процесс интеграции усилителя в их системы и обеспечить его оптимальную работу в рамках различных приложений.

Преимущества

• Высокая скорость нарастания сигнала: До 650 В/мкс, что обеспечивает быстрое отклик усилителя на изменения входного сигнала.
• Широкая полоса пропускания: 150 МГц по -3 дБ, позволяющая работу с высокочастотными сигналами.
• Дифференциальный выход: Позволяет улучшить качество сигнала и снизить влияние внешних помех.
• Удобная компоновка: Плата полностью укомплектована и готова к использованию сразу после распаковки.

Недостатки

• Потребляемый ток: Усилитель потребляет до 17.5 мА, что может быть существенным ограничением для автономных и портативных устройств.
• Область применения: Специализированный усилитель, не всегда подходящий для простых задач.

Типовое использование

• Тестирование и разработка усилительных систем.
• Усиление дифференциальных сигналов в системах сбора данных и связи.
• Экспериментальные исследования в лабораторных условиях.
• Работа с высокоскоростными аналоговыми сигналами.

Рекомендации по применению

• Экранирование: Для полного использования возможностей THS4150, рекомендуется обеспечить хорошее экранирование для защиты от электромагнитных помех.
• Терпимость к источникам питания: Усилитель может работать как от однонапряженного источника питания (4В ~ 33В), так и от двунапряженного (±2В ~ 16.5В), что позволяет гибко использовать его в различных схемах.
• Монтаж: Внимательно следите за качеством пайки и отсутствием коротких замыканий на плате, чтобы избежать повреждения модуля.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Выходной тип: Дифференциальный
• Скорость нарастания сигнала: 650 В/мкс
• Полоса пропускания по -3 дБ: 150 МГц
• Ток на выход / канал: 85 мА
• Потребляемый ток (главный ИС): 17.5 мА
• Напряжение питания (одинарное/двойное): 4В ~ 33В, ±2В ~ 16.5В

Возможные аналоги

• THS4500: Отличается меньшей полосой пропускания и меньшей скоростью нарастания, но подходит для аналогичных задач.
• AD8351 от Analog Devices: Альтернатива с схожими характеристиками и применением.

Используя THS4150EVM, инженеры смогут значительно упростить процесс разработки и тестирования своих усилительных систем, обеспечив высокое качество и надёжность выходных сигналов.
