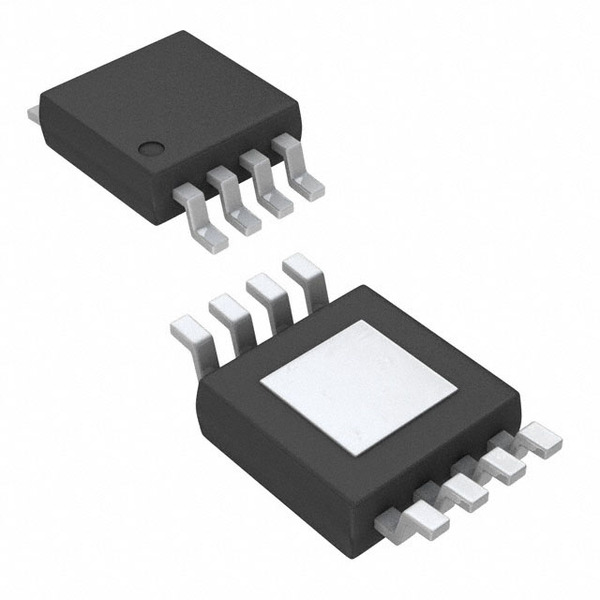

THS4141IDGNR

THS4141IDGNR от Texas Instruments

Общее описание

THS4141IDGNR от Texas Instruments — это высокопроизводительный дифференциальный операционный усилитель, предназначенный для применения в системах с высоким уровнем сигналов. Он обеспечивает высокую скорость нарастания и широкий диапазон питания, что делает его идеальным выбором для прецизионных и высокочастотных применений.

Преимущества

• Высокая скорость нарастания: 450 В/мкс, что обеспечивает отличную производительность в условиях быстро меняющихся сигналов.
• Широкая полоса пропускания: 160 МГц при -3 дБ, позволяет обрабатывать высокочастотные сигналы.
• Низкий входной ток смещения: всего 5.1 мкА, что улучшает точность измерений.
• Дифференциальный выход: обуславливает улучшенную помехозащищенность и лучшее соотношение сигнал/шум.

Недостатки

• Высокое потребление тока: 13.2 мА на канал, что может потребовать дополнительных мер по теплоотведению.
• Сложность в настройке: требуется опыт для оптимальной настройки и использования в сложных системах.

Типовое использование

• Прецизионные измерительные приборы.
• Системы передачи данных по дифференциальной шине.
• Высокоскоростные АЦП и ЦАП.
• Медицинское оборудование, требующее высокой точности.

Рекомендации по применению

• Теплоотвод: Учитывая высокое потребление тока, важно обеспечить достаточный теплоотвод для поддержания стабильной работы.
• Фильтрация питания: Рекомендуется использовать конденсаторы фильтрации на линиях питания для снижения уровня помех.
• Дифференциальное подключение: Следует использовать симметричную разводку и экранирование для минимизации помех и наводок.

Основные технические характеристики

• Тип усилителя: Дифференциальный.
• Количество каналов: 1.
• Скорость нарастания: 450 В/мкс.
• Ширина полосы пропускания: 160 МГц.
• Ток смещения на входе: 5.1 мкА.
• Напряжение смещения на входе: 1 мВ.
• Потребляемый ток: 13.2 мА.
• Выходной ток: 85 мА.
• Диапазон питающих напряжений: 4 В - 33 В.
• Рабочая температура: -40°C ~ +85°C.
• Монтаж: Поверхностный монтаж (SMT).
• Корпус: 8-HVSSOP.

Возможные аналоги

• AD8130 от Analog Devices
• MAX4198 от Maxim Integrated
• LTC6404-1 от Linear Technology (Analog Devices)

Использование THS4141IDGNR обеспечивает высокую производительность и точность в системах, требующих обработки высокочастотных сигналов при минимальных искажениях.
