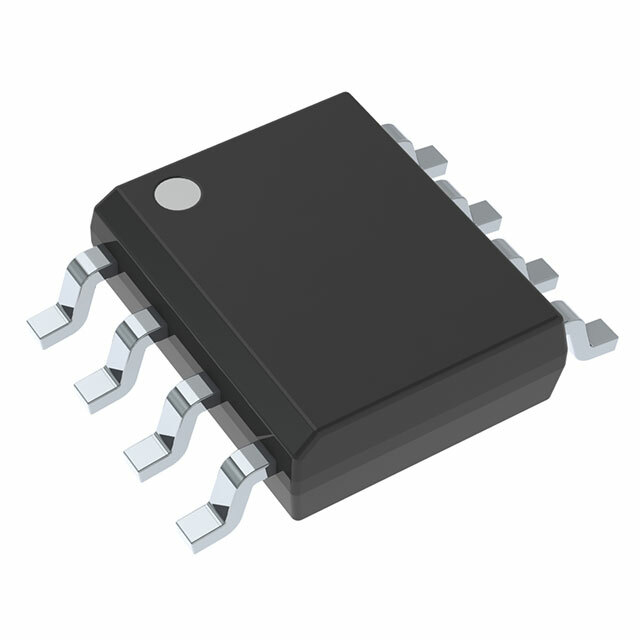

THS4131ID

Описание компонента: THS4131ID

Общее описание:

THS4131ID — это прецизионный дифференциальный операционный усилитель от компании Texas Instruments. Данный усилитель обеспечивает высокую скорость нарастания сигнала и широкий диапазон частот, что делает его идеальным выбором для высокопроизводительных приложений. Чип представлен в 8-выводном корпусе SOIC (Small Outline Integrated Circuit), что облегчает его монтаж на печатные платы.

Преимущества:

• Высокая скорость нарастания: 52 В/мкс, что позволяет обрабатывать быстрые сигналы.
• Широкая полоса пропускания: 150 МГц при коэффициенте усиления в 2 раза.
• Малый входной ток смещения: всего 2 мкА, что минимизирует ошибки смещения.
• Малый уровень шума: обеспечивает точное и чистое усиление сигнала.
• Высокая линейность и стабильность: что критично для точных измерений.

Недостатки:

• Потребляемый ток: 12.3 мА, что может быть высоковато для батарейных приложений.
• Требует точного подбора компонентов: для обеспечения всех заявленных характеристик.

Типовое использование:

• Обработка сигналов высокой точности: например, в устройствах медицинского назначения и промышленной автоматизации.
• Системы связи: улучшенное качество сигнала при передаче данных.
• Аналого-цифровые преобразователи (АЦП): предварительное усиление входного сигнала для точных измерений.
• Видеотехника: усиление видеосигналов для получения четкого изображения.

Рекомендации по применению:

• При проектировании схемы с THS4131ID, учитывайте требования к стабильности питания и минимизации шума на линии питания.
• Разработайте печатную плату с хорошим управлением почвенными заземлениями и минимальными паразитными индуктивностями.
• Обеспечьте хорошее охлаждение микросхемы, если предполагаются высокие уровни тока или температура выше 85°C.

Основные технические характеристики:

• Тип усилителя: Дифференциальный операционный усилитель
• Число каналов: 1
• Тип выхода: Дифференциальный
• Скорость нарастания: 52 В/мкс
• Полоса пропускания: 150 МГц
• Входной ток смещения: 2 мкА
• Напряжение смещения входа: 200 мкВ
• Потребляемый ток: 12.3 мА
• Выходной ток на канал: 85 мА
• Диапазон напряжений питания: от 4 до 33 В
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Поверхностный (SMD)
• Корпус: 8-SOIC (3.90 мм шириной)

Возможные аналоги:

• Analog Devices AD8138: дифференциальный усилитель с похожими характеристиками.
• Linear Technology (ныне: Analog Devices) LT1994: имеет аналогичные характеристики по полосе пропускания и скорости нарастания.
• Maxim Integrated MAX44267: допускает более широкие диапазоны температур и напряжений.

THS4131ID от Texas Instruments — это мощный инструмент для инженеров, требующих высокоточных решений для обработки аналоговых сигналов.
