THS4031EVM

THS4031EVM от Texas Instruments

Общее описание

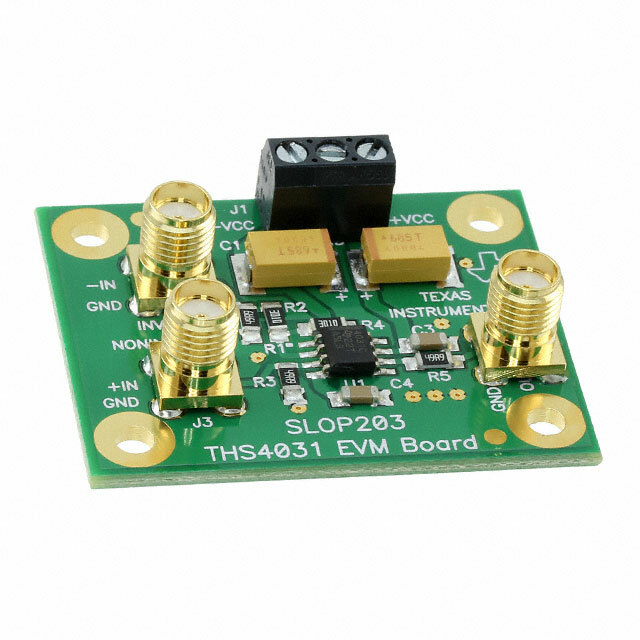

THS4031EVM (Evaluation Module) от Texas Instruments – это демонстрационная плата, предназначенная для оценки характеристик и функциональности операционного усилителя THS4031. Этот одноканальный операционный усилитель с обратной связью по напряжению отличается высокой скоростью нарастания выходного сигнала и широким частотным диапазоном.

Преимущества

• Высокая скорость нарастания сигнала: 100 В/мкс, что делает его идеальным для высокочастотных приложений.
• Широкий частотный диапазон: ширина полосы пропускания 100 МГц (-3 дБ).
• Высокий выходной ток: до 90 мА, что позволяет работать с низкоомными нагрузками.
• Удобство тестирования: поставляется полностью собранной и готовой к использованию.

Недостатки

• Высокое энергопотребление: повышенное энергопотребление по сравнению с некоторыми альтернативными решениями.
• Чувствительность к шумам: высокая чувствительность к внешним шумам требует тщательной разводки и экранирования.

Типовое использование

• Системы обработки видеосигналов
• Аппаратура с высокочастотными сигналами
• Модемы и телекоммуникационные устройства
• Лабораторное оборудование и измерительные приборы

Рекомендации по применению

1. Питание и заземление: обеспечить надёжное питание и качественное заземление для минимизации шумов.
2. Разводка платы: следить за аккуратной разводкой сигнальных линий для минимизации кросстоков и индукционных шумов.
3. Термоинженерные решения: предусмотреть отвода теплоты, особенно в условиях высокой окружающей температуры.

Основные технические характеристики

• Тип усилителя: с обратной связью по напряжению
• Конфигурация вывода: одноканальный, с одиночным выходом
• Скорость нарастания сигнала: 100 В/мкс
• Ширина полосы пропускания: 100 МГц (-3 дБ)
• Ток на выходе: до 90 мА
• Ток потребления (основной микросхемой): 8.5 мА
• Напряжение питания: от 9В до 32В (однополярное) или ±4.5В до ±16В (двуполярное)
• Тип платы: полностью собранная

Возможные аналоги

• OPA847EVM от Texas Instruments
• LMH6624EVM от Texas Instruments
• AD8055-EVALZ от Analog Devices

Заключение

THS4031EVM – это мощный инструмент для инженеров и разработчиков, которые хотят оценить возможности высокоскоростного операционного усилителя THS4031. Благодаря высокому выходному току, широкой полосе пропускания и высокой скорости нарастания сигнала, эта плата идеальна для использования в системах обработки высокочастотных сигналов и других demanding приложениях.
