THS4022CDGN

THS4022CDGN от Texas Instruments

Общее описание

THS4022CDGN — это высокоскоростной операционный усилитель с напряжительной обратной связью (VFB), который имеет два канала и предназначен для применения в устройствах, требующих высокой полосы пропускания и быстрого отклика. Этот усилитель обладает широкополосными характеристиками и малым уровнем искажения, что делает его идеальным для широкого спектра промышленного и потребительского использования.

Преимущества

• Высокая полоса пропускания: Поддерживает полосу пропускания до 350 МГц.
• Высокая скорость нарастания (Slew Rate): Имеет скорость нарастания 470 В/мкс, что обеспечивает быстрый отклик на входные сигналы.
• Низкий уровень искажений: Обеспечивает высокий уровень линейности и низкие искажения.
• Широкий диапазон входного напряжения: Диапазон питающего напряжения от 9 В до 32 В позволяет использовать его в различных приложениях.

Недостатки

• Статус устаревшего продукта: Модель THS4022CDGN больше не производится, что может создать трудности с доступностью.
• Требования к питанию: Для работы требуется относительно высокое питающее напряжение, что может не подходить для всех приложений.

Типовое использование

• Видеопередача: Усиление и передача видеосигналов с минимальными искажениями.
• Промышленные системы управления: Высокая точность и быстродействие в измерительных и контролирующих системах.
• Аудиоаппаратура: Применение в профессиональной аудиотехнике для усиления и обработки аудиосигналов.

Рекомендации по применению

• Убедитесь, что питающее напряжение находится в диапазоне от 9 до 32 В.
• Используйте правильные методы монтажа для обеспечения теплового режима, особенно при работе на высоких частотах или с большими токами.
• При необходимости защитите входные цепи от электростатических разрядов (ESD), чтобы избежать повреждений.

Основные технические характеристики

• Тип усилителя: Усилитель с напряжительной обратной связью (VFB)
• Число каналов: 2
• Ширина полосы (-3 дБ): 350 МГц
• Скорость нарастания: 470 В/мкс
• Входной ток смещения: 3 мкА
• Смещение напряжения на входе: 500 мкВ
• Потребляемый ток (на канал): 7.8 мА
• Выходной ток (на канал): 100 мА
• Диапазон питающего напряжения: 9 В - 32 В
• Температурный диапазон: От 0°C до 70°C
• Тип монтажа: Поверхностный монтаж

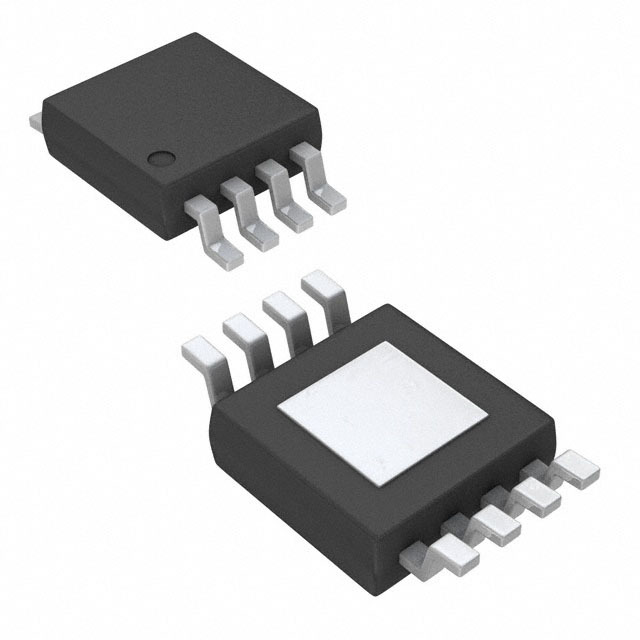

• Корпус: 8-HVSSOP

Возможные аналоги

• THS4001DR от Texas Instruments: Одноканальный аналог с похожими характеристиками.
• AD8002ARZ от Analog Devices: Двухканальный высокоскоростной операционный усилитель с аналогичными характеристиками.

THS4022CDGN от Texas Instruments — это высокопроизводительный двуканальный операционный усилитель, который идеально подходит для приложений с высокими требованиями к полосе пропускания и скорости нарастания.
