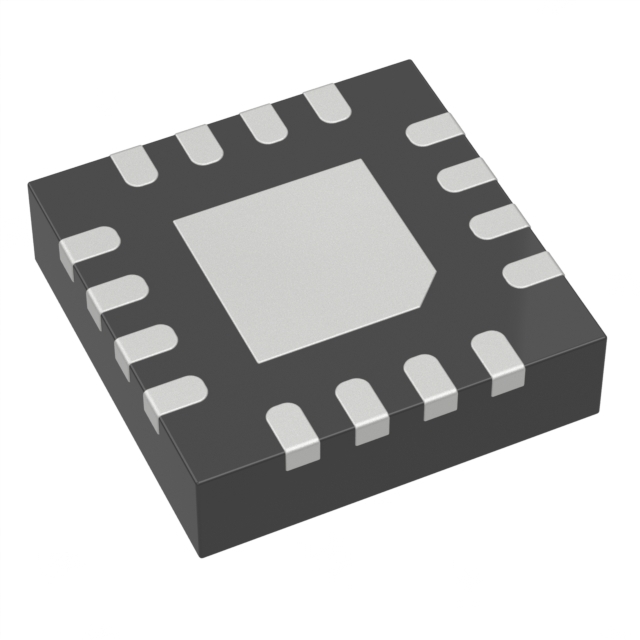

THS3491IRGTT

Описание компонента: THS3491IRGTT от Texas Instruments

Общее описание:
THS3491IRGTT - это высокопроизводительный текущий обратносвязной операционный усилитель от компании Texas Instruments. Он предназначен для приложений, требующих высокой скорости, высокой полосы пропускания и выдающихся характеристик переходного процесса. Этот усилитель идеален для применения в высокоскоростных системах передачи данных, телекоммуникационных системах и широкополосных антеннах.

Преимущества:

• Высокая полоса пропускания до 900 МГц.
• Очень высокая скорость нарастания сигнала (slew rate) до 8000В/мкс.
• Низкий уровень входного смещения напряжения (1 мВ), что обеспечивает высокую точность.
• Высокая выходная мощность и способность выдавать ток до 620 мА.

Недостатки:

• Высокое энергопотребление по сравнению с низкоскоростными операционными усилителями.
• Могут возникнуть проблемы с тепловыделением при максимальной нагрузке.

Типовое использование:

• Системы обработки видеосигналов.
• Высокоскоростные системы передачи данных.
• Широкополосные антенны и радиопередатчики.
• Прецизионные измерительные приборы.
• Аудиоусилители и оборудование для обработки звука.

Рекомендации по применению:

• Обеспечьте достаточное охлаждение при работе на высоких токах и частотах для предотвращения перегрева.
• Используйте высококачественные конденсаторы вокруг усилителя, чтобы минимизировать шум и улучшить стабильность системы.
• Проверяйте совместимость с остальными элементами схемы для оптимальной производительности.

Основные технические характеристики:

• Тип усилителя: Токовый с обратной связью
• Количество цепей: 1
• Полоса пропускания: 900 МГц
• Скорость нарастания сигнала: 8000 В/мкс
• Ток входного смещения: 4 мкА
• Входное смещение напряжения: 1 мВ
• Потребляемый ток: 16.8 мА
• Выходной ток на канал: 620 мА
• Напряжение питания (мин): 14 В
• Напряжение питания (макс): 32 В
• Рабочий диапазон температур: -40°C ~ 85°C (TA)
• Тип монтажа: Поверхностный монтаж
• Корпус: 16-VQFN (3x3)

Возможные аналоги:

• THS3061 от Texas Instruments (аналог с ниже скоростью нарастания сигнала и более низким энергопотреблением).
• AD8001 от Analog Devices (другой популярный текущий обратносвязной операционный усилитель).

THS3491IRGTT - превосходный выбор для высокоскоростных и высокочастотных приложений, обеспечивая отличную производительность в условиях, требующих высокого уровня точности и высокой выходной мощности.
