THS3491IRGTR

THS3491IRGTR от Texas Instruments

Общее описание

THS3491IRGTR – это усилитель с обратной связью по току от компании Texas Instruments, предназначенный для высокоскоростных приложений. Этот компонент обеспечивает высокую частоту единичного усиления и широкий диапазон напряжений, что делает его идеальным выбором для различных применений, требующих высокой производительности и надежности. Компактный корпус 3x3 мм позволяет использовать его в условиях ограниченного пространства.

Преимущества

• Высокая частота единичного усиления: 900 МГц
• Высокая скорость нарастания сигнала: 8000 В/мкс
• Широкий диапазон напряжений питания, обеспечивающий большую гибкость в применении
• Низкое смещение напряжения на входе: 1 мВ

Недостатки

• Высокое потребление тока: 16.8 мА, что может быть критично для маломощных приложений или устройств, работающих от батареи.

Типовое использование

• Усиление сигналов в радиочастотной технике
• Аналоговая обработка сигналов и цифровая обработка сигналов
• Видеоусилители
• Промышленные измерительные системы

Рекомендации по применению

• Элементы обвязки: использование высококачественных конденсаторов и резисторов для минимизации шумов и рабочих потерь
• Теплоотвод: при использовании в условиях высокой мощности или температуры необходимо обеспечить адекватное охлаждение компонента
• Монтаж: рекомендуется поверхностный монтаж для поддержания высокой производительности

Основные технические характеристики

• Тип усилителя: Усилитель с обратной связью по току
• Количество каналов: 1
• Скорость нарастания сигнала: 8000 В/мкс
• Частота единичного усиления: 900 МГц
• Потребляемый ток: 16.8 мА
• Ток на выходе: 620 мА
• Диапазон питающих напряжений: от 14 В до 32 В
• Смещение напряжения на входе: 1 мВ
• Рабочая температура: от -40°C до 85°C (TA)

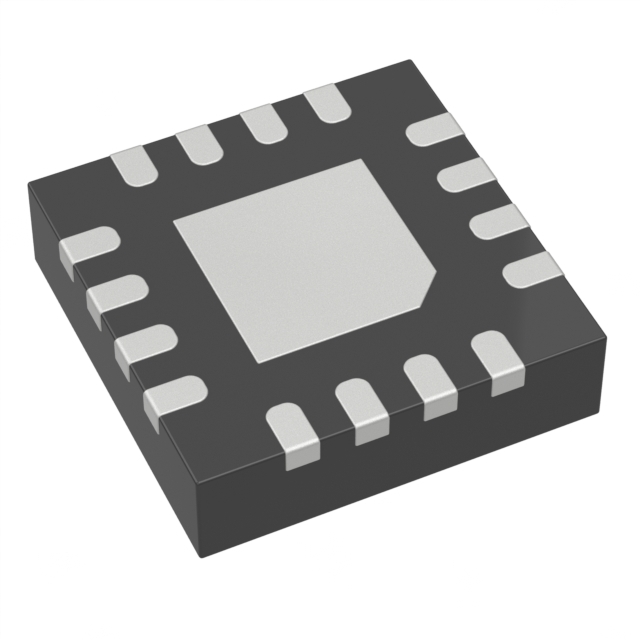

• Корпус: 16-VQFN (3x3 мм)

Возможные аналоги

• AD8001 от Analog Devices: схожие характеристики, но может отличаться по параметрам питающего напряжения и тока потребления
• LMH6702 от Texas Instruments: предназначен для высокоскоростных применений с аналогичной скоростью нарастания сигнала и частотой единичного усиления

Заключение

THS3491IRGTR от Texas Instruments – это отличный выбор для приложений, требующих высокоскоростного усиления и высокой частоты единичного усиления. Благодаря широкому диапазону питающих напряжений и низкому смещению на входе, данный компонент можно применять в самых различных областях, от радиочастотной техники до промышленных измерительных систем.
