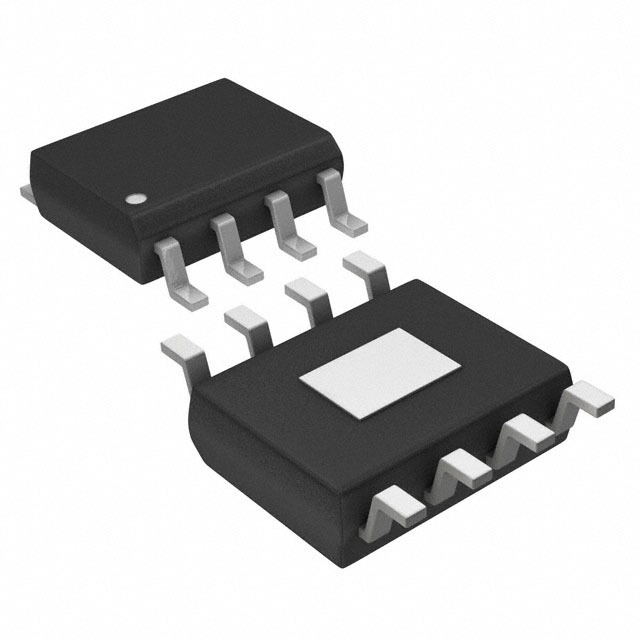

THS3491IDDAR

Описание для THS3491IDDAR от Texas Instruments

Общее описание

THS3491IDDAR – это высокопроизводительный операционный усилитель с обратной связью по току от Texas Instruments. Отличается невероятно высокой скоростью нарастания сигнала 8000 В/мкс и широкополосностью до 900 МГц, что делает его идеальным выбором для приложений, требующих высокой скорости и точности.

Преимущества

• Высокая скорость нарастания сигнала: 8000 В/мкс.
• Высокая полоса пропускания: 900 МГц.
• Высокий выходной ток: до 620 мА на канал.
• Широкий диапазон напряжений питания: от 14 В до 32 В.
• Отличные температурные характеристики: рабочая температура от -40°C до 85°C.
• Компактный корпус: 8-SO PowerPad.

Недостатки

• Требует тщательного проектирования печатной платы для обеспечения стабильности и уменьшения шумов.
• Более высокая стоимость по сравнению с аналогичными усилителями с меньшими характеристиками.

Типовое использование

• Усиление сигналов в системах передачи данных и телекоммуникациях.
• Применение в медицинских приборах и измерительном оборудовании.
• Усиление сигналов в высокоскоростных АЦП и ЦАП.
• Применение в системах беспроводной связи и оптоволоконных сетях.

Рекомендации по применению

• Используйте высококачественные конденсаторы и резисторы для минимизации шума и искажений.
• Обеспечьте хорошие тепловые условия для эффективного отвода тепла через 8-SO PowerPad.
• Минимизируйте индуктивность и сопротивление соединений на печатной плате для обеспечения высокоскоростной работы.

Основные технические характеристики

• Тип усилителя: Усилитель с обратной связью по току.
• Количество каналов: 1.
• Скорость нарастания сигнала: 8000 В/мкс.
• Полоса пропускания: 900 МГц.
• Напряжение смещения на входе: 1 мВ.
• Ток потребления: 16.8 мА.
• Ток на выходной канал: 620 мА.
• Диапазон питающих напряжений: 14 В – 32 В.
• Рабочая температура: от -40°C до 85°C.
• Тип корпуса: 8-SO PowerPad.

Возможные аналоги

• THS3202 от Texas Instruments: также обладает высокой скоростью нарастания и широкополосностью.
• OPA695 от Texas Instruments: высокоскоростной усилитель с обратной связью по току.
• AD8001 от Analog Devices: высокоскоростной широкополосный усилитель.

Заключение

THS3491IDDAR от Texas Instruments является отличным выбором для широкого спектра высокоскоростных и высокочастотных применений, требующих высокого качества и надежности.
