THS3217IRGVT

Описание THS3217IRGVT от Texas Instruments

Общее описание: THS3217IRGVT - это мощный широкополосный дифференциальный операционный усилитель от Texas Instruments. Он разработан для использования в высокопроизводительных системах, требующих высокой точности и быстродействия. Усилитель имеет диапазон питания от 8 В до 15.8 В, и обеспечивает высокую скорость нарастания до 5000 В/мкс и полосу пропускания до 800 МГц.

Преимущества:

• Высокая скорость нарастания: 5000 В/мкс, обеспечивающая быстрое реагирование.
• Широкая полоса пропускания: до 800 МГц, что делает его пригодным для использования в высокочастотных приложениях.
• Высокая выходная мощность: до 100 мА на канал.
• Низкий входной ток смещения: всего 1 мкА.

Недостатки:

• Высокое энергопотребление: ток потребления составляет 55 мА, что может быть значительным для автономных систем.
• Ограниченный температурный диапазон: от -40°C до 85°C, что может быть неподходящим для некоторых экстремальных условий эксплуатации.

Типовое использование:

• Высокопроизводительные системы связи.
• Системы видеосигналов и обработки изображений.
• Высокоскоростное тестовое и измерительное оборудование.
• Прецизионные измерительные системы.

Рекомендации по применению:

• Используйте малошумящие источники питания для минимизации искажений и шумов.
• Платы следует проектировать с учетом высокочастотной маршрутизации для минимизации потерь сигнала.
• Рекомендуется использование термопасты или термопрокладок для улучшения теплоотвода.

Основные технические характеристики:

• Тип усилителя: Дифференциальный
• Количество каналов: 1
• Скорость нарастания: 5000 В/мкс
• Полоса пропускания (-3дБ): 800 МГц
• Входной ток смещения: 1 мкА
• Ток потребления: 55 мА
• Ток на выходе/канал: 100 мА
• Диапазон напряжения питания: от 8 В до 15.8 В
• Температурный диапазон: от -40°C до 85°C
• Монтаж: Поверхностный монтаж

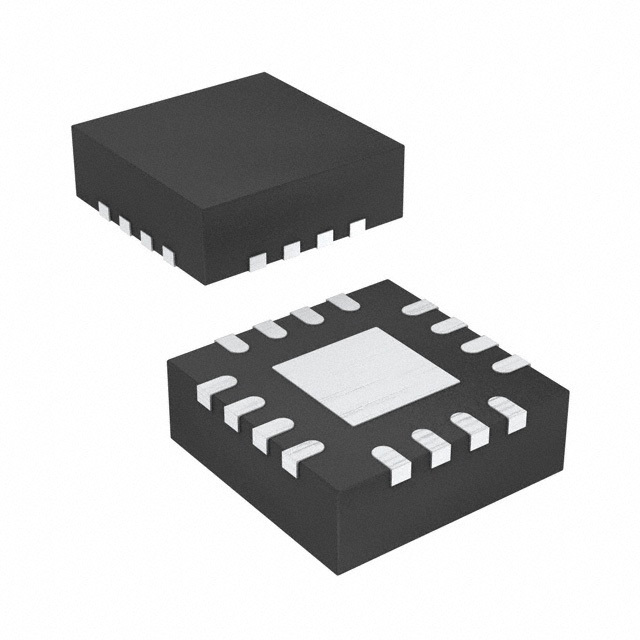

• Корпус: 16-VQFN Exposed Pad (4x4 мм)

Возможные аналоги:

• THS3202 - еще один высокоскоростной дифференциальный усилитель от Texas Instruments, но с немного иными характеристиками.
• ADA4927-1 от Analog Devices – высокоширокополосный дифференциальный усилитель с похожими характеристиками.

Эти аналоги могут быть полезны, если основные характеристики и функциональность THS3217IRGVT соответствуют вашим потребностям, но требуется немного другая спецификация.

Используйте эти компоненты в соответствии с техническими требованиями и рекомендациями, чтобы обеспечить стабильную и высокопроизводительную работу ваших приложений.
