THS3215IRGVT

Texas Instruments THS3215IRGVT

Общее описание

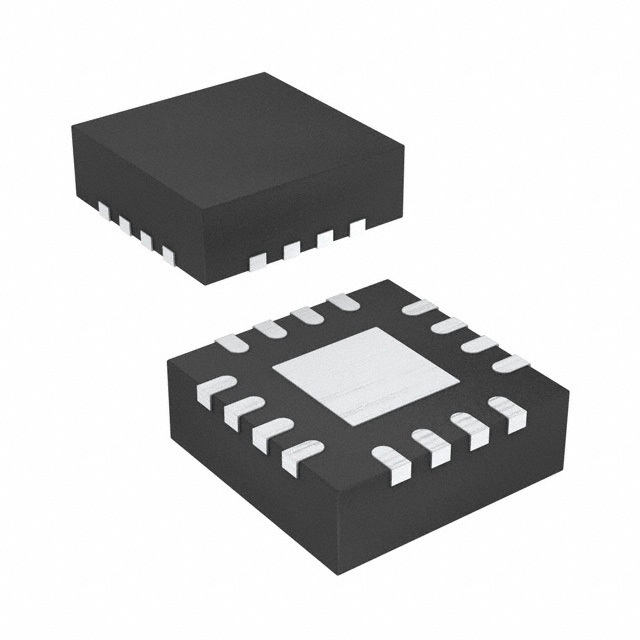

THS3215IRGVT - это высокопроизводительный дифференциальный операционный усилитель от компании Texas Instruments. Устройство выполнено в компактном корпусе VQFN (4x4 мм) с 16 выводами. Усилитель предназначен для работы в широком диапазоне напряжений питания от 8V до 15.8V и обеспечивает высокую скорость нарастания до 3000 В/мкс и полосу пропускания до 650 МГц, что делает его отличным выбором для различных высокочастотных применений.

Преимущества

• Высокая полоса пропускания: 650 МГц обеспечивает отличную производительность в широком спектре сигналов.
• Высокая скорость нарастания: 3000 В/мкс для быстрой реакции на изменения входного сигнала.
• Компактный корпус: 16-выводной VQFN размером 4x4 мм, что позволяет использовать его в малогабаритных устройствах.
• Широкий диапазон напряжения питания: от 8V до 15.8V, что обеспечивает гибкость в различных приложениях.

Недостатки

• Относительно высокая потребляемая мощность: Потребление тока 35 мА может быть значительным для некоторых приложений с ограниченными ресурсами питания.
• Высокое смещение напряжения: 12 мВ, что может потребовать дополнительных мер для компенсации.

Типовое использование

• Высокоскоростные системы передачи данных
• Системы связи
• Оборудование для тестирования и измерений
• Высокоточные аналоговые обработчики сигнала

Рекомендации по применению

• Обеспечьте надлежащую тепловую защиту и охлаждение, так как высокая частота работы может привести к нагреву устройства.
• Используйте конденсаторы для фильтрации питания, чтобы минимизировать шум и пики напряжения.
• Внимательно следите за схемой компенсации и обратной связи, чтобы обеспечить стабильную работу.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов: 1
• Скорость нарастания: 3000 В/мкс
• Полоса пропускания: 650 МГц
• Ток смещения на входе: 4 мкА
• Напряжение смещения на входе: 12 мВ
• Потребляемый ток: 35 мА
• Ток на выходе: 95 мА
• Диапазон напряжения питания: от 8V до 15.8V
• Рабочая температура: от -40°C до 85°C
• Корпус: 16-выводной VQFN (4x4 мм)

Возможные аналоги

• AD8130ARZ от Analog Devices: высокоскоростной дифференциальный усилитель с аналогичными характеристиками.
• LT1994CS8#PBF от Analog Devices: аналоговый дифференциальный усилитель с широким диапазоном частот и высоким коэффициентом усиления.

Этот дифференциальный усилитель THS3215IRGVT от Texas Instruments отличный выбор для различных высокочастотных приложений, требующих высокой производительности и скорости.
