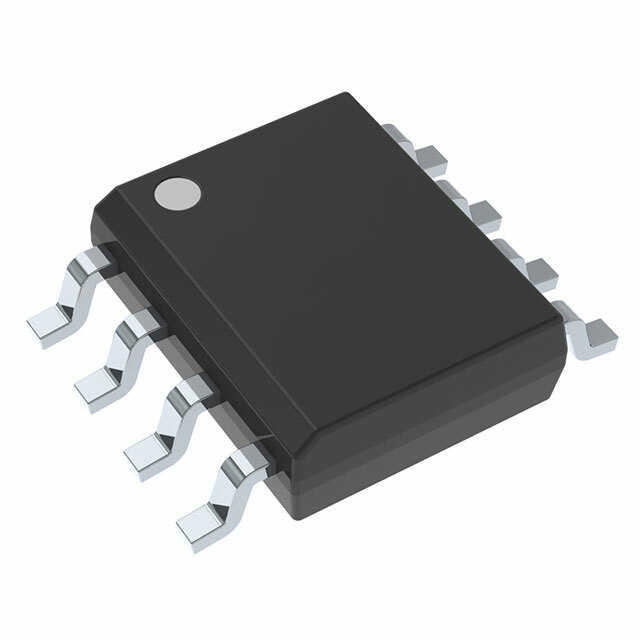

THS3202D

Описание THS3202D от Texas Instruments

Общее Описание

Texas Instruments THS3202D — это высокоскоростной усилитель с обратной связью по току (Current Feedback Amplifier), который обеспечивает широкий диапазон частот и высокую скорость нарастания сигнала. Этот усилитель состоит из двух каналов и предназначен для использования в приложениях, требующих высокоскоростного усиления и точности. Корпус устройства — SOIC-8, что делает его удобным для монтажа на поверхности.

Преимущества

• Высокая скорость нарастания сигнала: 9000 В/мкс, что позволяет обеспечивать быстрое реагирование на изменения входного сигнала.
• Широкая полоса пропускания: до 2 ГГц, что делает его идеальным выбором для высокочастотных приложений.
• Низкий уровень входного смещения: 700 мкВ минимизирует ошибки усиления.
• Двуканальная конфигурация: позволяет увеличить плотность компонентов и экономить пространство на печатной плате.

Недостатки

• Высокое потребление энергии: 14 мА на канал, что может привести к повышению температур и необходимости в дополнительных мерах охлаждения.
• Ограничение на напряжение питания: максимальное напряжение составляет 15 В, что может не подходить для некоторых приложений с более высокими требованиями по напряжению.

Типовое Использование

• Видеоусилители: для качественной передачи видеосигналов с минимальными искажениями.
• Высокоскоростное измерение данных: применяется в осциллографах и других измерительных приборах.
• Системы передачи данных: в телекоммуникациях, где важна высокая скорость передачи сигнала.

Рекомендации по Применению

• Экранирование: рекомендуется использовать экранирование для минимизации помех и улучшения достоверности передаваемого сигнала.
• Теплоотвод: при высоких токах рекомендуется использование теплоотводов или других методов охлаждения для поддержания оптимальной рабочей температуры.
• Фильтрация питания: использование конденсаторов на линиях питания для сглаживания шумов и стабилизации работы устройства.

Основные Технические Характеристики

• Тип усилителя: Current Feedback
• Число каналов: 2
• Скорость нарастания: 9000 В/мкс
• Полоса пропускания: 2 ГГц
• Входной ток смещения: 13 мкА
• Входное напряжение смещения: 700 мкВ
• Потребляемый ток: 14 мА на канал
• Выходной ток на канал: 120 мА
• Минимальное напряжение питания: 6.6 В
• Максимальное напряжение питания: 15 В
• Рабочая температура: от -40°C до +85°C
• Тип монтажа: Поверхностный (SMD)
• Корпус: SOIC-8 (3.90 мм ширина)

Возможные Аналоги

• Analog Devices: AD8002ARMZ
• Maxim Integrated: MAX4100ESA

Используя THS3202D от Texas Instruments, вы получите надёжное и мощное решение для высокоскоростных и высокочастотных применений.
