THS3201EVM

THS3201EVM от Texas Instruments

Общее описание

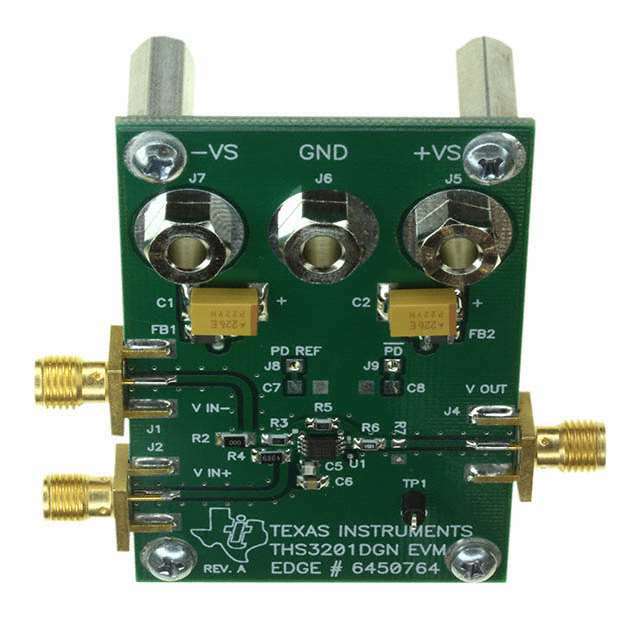

THS3201EVM (Evaluation Module) — это испытательная плата, предназначенная для оценки производительности высокоскоростного операционного усилителя THS3201 от Texas Instruments. Усилители с обратной связью по току серии THS3201 обладают широкополосными характеристиками и высокими характеристиками скорости нарастания выходного сигнала, что делает их идеальными для применения в высокочастотной электронике.

Преимущества

• Высокая скорость нарастания выходного сигнала: обеспечивается скорость нарастания до 9800 В/мкс.
• Широкополосные характеристики: полоса пропускания по -3 дБ достигает 1.8 ГГц.
• Высокая выходная мощность: выходной ток до 115 мА.
• Гибкость в использовании: поддержка одно- и двухполярного питания.
• Простота интеграции: модуль имеет полностью собранную и протестированную конструкцию.

Недостатки

• Высокая потребляемая мощность: учитывая высокие эксплуатационные характеристики, усилитель требует достаточно высокого напряжения и тока питания.
• Сложности в отводе тепла: высокая мощность может потребовать дополнительные меры по теплопередаче.

Типовое использование

• Высокоскоростные аналоговые системы: тестирование и разработка систем, требующих высокой скорости обработки аналоговых сигналов.
• Оборудование для передачи данных: разработка и тестирование усилительных цепей в системах передачи данных.
• Измерительные приборы: использование в высокоточных и высокоскоростных измерительных приборах.

Рекомендации по применению

• Использовать соответствующие радиаторы для отвода тепла, если система работает на высоких токах и напряжениях.
• Осуществлять экранирование и оптимальную прокладку печатных плат для уменьшения влияния на сигнал и подавления помех.
• При использовании модуля в условиях высоких частот предусмотреть соответствующую фильтрацию и стабилизацию питания.

Основные технические характеристики

• Количество каналов на ИС: 1 (одноканальный)
• Тип усилителя: с обратной связью по току
• Тип выхода: однонаправленный
• Скорость нарастания: 9800 В/мкс
• Полоса пропускания по -3 дБ: 1.8 ГГц
• Выходной ток (в канал): 115 мА
• Ток потребления основной ИС: 14 мА
• Напряжение питания:
  • Однополярное: 6.6В ~ 15В
  • Двуполярное: ±3.3В ~ ±7.5В
• Тип платы: полностью собранная
• Комплектация: плата(ы)
• Используемая ИС: THS3201

Возможные аналоги

• AD8000 от Analog Devices: аналогичный по характеристикам операционный усилитель с высокой скоростью нарастания и широкополосными характеристиками.
• OPA695 от Texas Instruments: высокоскоростной усилитель с обратной связью по току.

Заключение

THS3201EVM от Texas Instruments — это мощный инструмент для тестирования и разработки высокоскоростных систем с использованием операционных усилителей. Благодаря своим широкополосным характеристикам и высокой скорости нарастания, он идеально подходит для самых разнообразных применений в области высокочастотной электроники.
