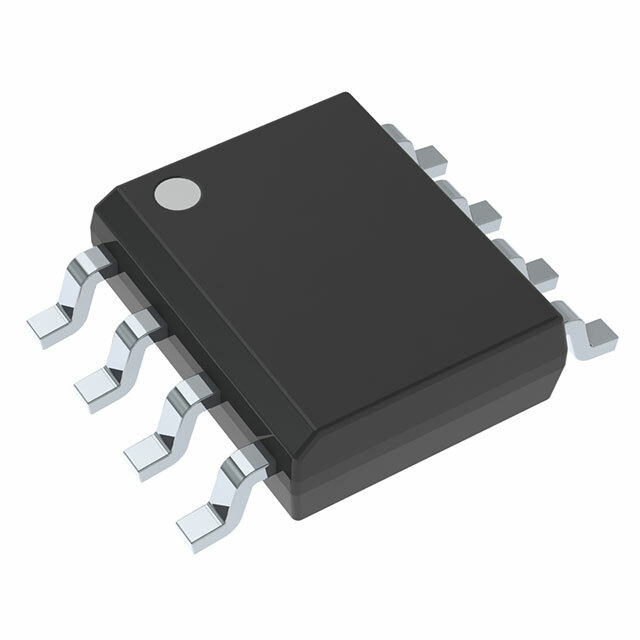

THS3201D от Texas Instruments

Общее описание: THS3201D – это высокоскоростной усилитель с обратной связью по току от Texas Instruments. Данный усилитель предназначен для применения в областях, требующих значительной полосы пропускания и высокой скорости нарастания сигнала. THS3201D был разработан для обеспечения отличных характеристик в широком спектре приложений, от обработки видео и сигналов до высокоскоростной связи.

Преимущества:

• Высокая частота полосы пропускания: до 1.8 ГГц, что обеспечивает отличное качество сигнала в высокочастотных приложениях.
• Высокая скорость нарастания: 9800 В/мкс, что позволяет обрабатывать быстрые переходные процессы.
• Низкий ток смещения: всего 14 мкА, что уменьшает влияние на точность сигнала.
• Компактный корпус 8-SOIC: удобен для монтажа на печатные платы стандартными способами пайки.

Недостатки:

• Широкий диапазон напряжений питания: от 6.6 В до 15 В, что требует использования стабилизированного источника питания.
• Относительно высокий потребляемый ток: 14 мА, что может быть критично для приложений с ограниченным потреблением энергии.

Типовое использование:

• Усиление видеосигналов
• Обработка высокоскоростных данных
• Аналоговые и цифровые системы связи
• Радиочастотные усилители

Рекомендации по применению:

• Обязательно используйте стабилизированный источник питания в указанном диапазоне напряжений.
• Избегайте превышения максимального выходного тока в 115 мА, чтобы избежать повреждения устройства.
• Используйте корпуса и печатные платы, соблюдающие требования к высокоскоростным компонентам, чтобы минимизировать паразитные емкости и индуктивности.

Технические характеристики:

• Тип усилителя: Усилитель с обратной связью по току
• Количество каналов: 1
• Ширина полосы пропускания (-3 дБ): 1.8 ГГц
• Скорость нарастания: 9800 В/мкс
• Ток смещения на входе: 14 мкА
• Напряжение смещения на входе: 700 мкВ
• Ток потребления: 14 мА
• Выходной ток на канал: 115 мА
• Диапазон напряжений питания: 6.6 В – 15 В
• Рабочая температура: от -40°C до +85°C
• Корпус: 8-SOIC (ширина 3.90 мм)

Аналоги:

• AD8001 от Analog Devices
• OPA695 от Texas Instruments
• LMH6702 от Texas Instruments

Данные усилители с аналогичными характеристиками могут быть использованы в случае отсутствия THS3201D или при необходимости в конкретных приложениях.
