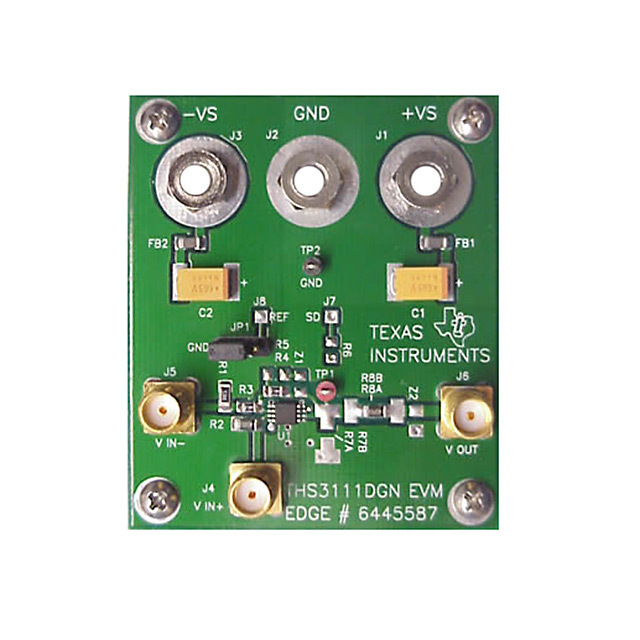

Texas Instruments THS3111EVM

Общее описание

THS3111EVM - это демонстрационный модуль (evaluation module, EVM) для высокоскоростного усилителя с обратной связью по току THS3111 от Texas Instruments. Этот модуль позволяет проектировщикам легко исследовать возможности и производительность THS3111 в различных приложениях.

Преимущества

• Высокая скорость: Оснащен усилителем с высокой скорость нарастания сигнала (slew rate) 1300 В/мкс и полосой пропускания 100 МГц.
• Высокий ток выхода: Способен обеспечивать выходной ток до 260 мА, что делает его идеальным для использования в высокопроизводительных аналоговых цепях.
• Широкий диапазон питания: Поддерживает питание в диапазоне от ±5В до ±15В или от 10В до 30В, что предоставляет гибкость в выборе источника питания.

Недостатки

• Сложность в настройке: Для использования модулей этого типа может потребоваться опыт в работе с высокочастотными аналоговыми схемами.
• Требовательность к качеству компонентов: Высокая скорость и токи требуют использования качественных пассивных компонентов для стабильной работы.

Типовое использование

• Высокочастотные передатчики и приемники
• Усилители для измерительных систем
• Видеоусилители
• Системы связи

Рекомендации по применению

• Правильная разводка платы: Важно обеспечить правильную разводку печатной платы для минимизации паразитных индуктивностей и емкостей.
• Подбор пассивных компонентов: Используйте высококачественные резисторы и конденсаторы для достижения максимальной производительности.
• Тепловой менеджмент: Для поддержания нормальных рабочих температур следует учесть эффективное охлаждение, так как устройство может потреблять значительные токи.

Основные технические характеристики

• Тип усилителя: Усилитель с обратной связью по току
• Количество каналов: 1 (одинарный)
• Тип выхода: Одиночный
• Скорость нарастания сигнала: 1300 В/мкс
• Полоса пропускания (при -3 дБ): 100 МГц
• Выходной ток: 260 мА
• Потребляемый ток: 4,8 мА
• Напряжение питания: от ±5В до ±15В или от 10В до 30В

Возможные аналоги

• AD8001 от Analog Devices: Высокоскоростной усилитель с обратной связью по току с подобными характеристиками.
• LMH6702 от Texas Instruments: Еще один высокоскоростной усилитель с обратной связью по току, способный удовлетворить аналогичные требования.

Заключение

THS3111EVM от Texas Instruments предоставляет мощные возможности для проектировщиков высокоскоростных аналоговых схем. Благодаря своей высокой скорости, выходному току и широкому диапазону питания, этот модуль станет отличным выбором для различных приложений в области связи, измерений и видеотехники.
