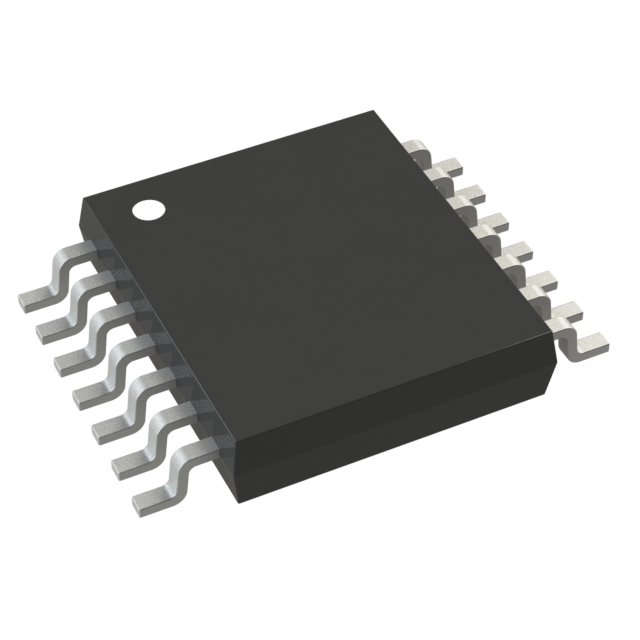

THS3096PWP

THS3096PWP от Texas Instruments

Общее описание

THS3096PWP — это усилитель с обратной связью по току, разработанный для применения в высокоскоростных и высокомощных аналоговых схемах. Этот компонент обладает двумя усилительными каскадами и может обеспечить широкий диапазон напряжений питания и высокую скорость нарастания сигнала. Он идеально подходит для приложений, требующих высокой точности и низких искажений.

Преимущества

• Высокая скорость нарастания сигнала (5700 В/мкс), что делает его подходящим для высокочастотных приложений.
• Широкий диапазон напряжений питания (от 10 В до 30 В), что обеспечивает гибкость использования в различных приложениях.
• Низкий входной ток смещения (4 мкА), что повышает точность обработки сигналов.
• Высокая выходная мощность (до 280 мА на канал), позволяя управлять большими нагрузками.

Недостатки

• Требует тщательного проектирования печатной платы для минимизации шумов и искажений.
• Относительно высокое энергопотребление.

Типовое использование

• Высокочастотные аналоговые схемы
• Системы передачи данных
• Усилители мощности
• Конверсии данных (ADC/DAC)
• Радары и коммуникационные системы

Рекомендации по применению

• Фильтрация питания: Используйте качественные компоненты для фильтрации питания, чтобы минимизировать шум и искажения.
• Термическое управление: Обеспечьте достаточное охлаждение и термическую стабильность компонента.
• Максимизируйте производительность: Учитывайте требования к импедансу и условиям нагрузки для достижения оптимальной производительности.

Основные технические характеристики

• Тип усилителя: Усилитель с обратной связью по току
• Число каналов: 2
• Скорость нарастания сигнала: 5700 В/мкс
• Ширина полосы частот (-3 дБ): 160 МГц
• Потребляемый ток (на канал): 9,5 мА
• Напряжение смещения по входу: 900 мкВ
• Рабочая температура: от -40°C до 85°C
• Корпус: 14-контактный HTSSOP (поверхностный монтаж)

Возможные аналоги

• THS3061 от Texas Instruments — одноканальная версия усилителя.
• AD8009 от Analog Devices — альтернативный усилитель с высокой скоростью нарастания сигнала и аналогичными характеристиками.

Заключение

THS3096PWP от Texas Instruments — это мощный и высокоскоростной усилитель, предоставляющий отличные характеристики для требовательных аналоговых приложений. Благодаря своим параметрам, он способен удовлетворить потребности в высокочастотных и высокомощных схемах.
