THS3096EVM

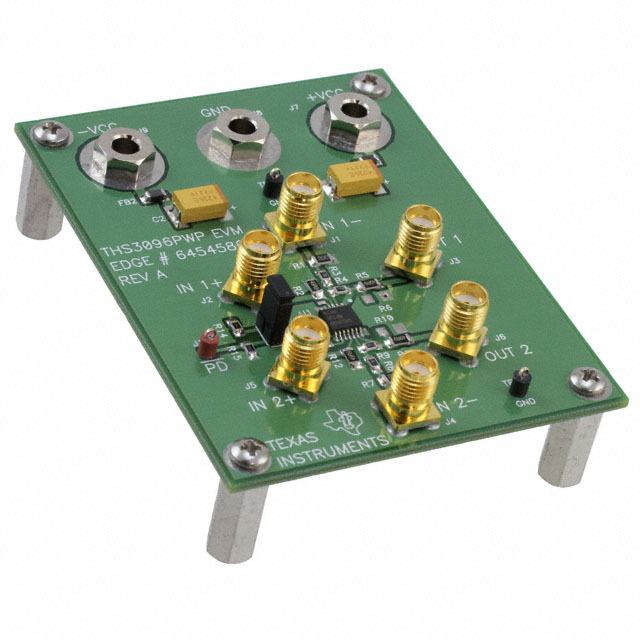

Модуль оценки THS3096EVM от Texas Instruments

Общее описание

Модуль оценки THS3096EVM разработан компанией Texas Instruments для оценки характеристик и работы высокоскоростного операционного усилителя с обратной связью по току THS3096. THS3096 отличается высокой скоростью нарастания сигнала и широкой пропускной способностью, что делает его идеальным для приложений, требующих высокой скорости и точности.

Преимущества

• Высокая скорость нарастания сигнала: 5700 В/мкс, что обеспечивает высокую производительность в скоростных системах.
• Широкая полоса пропускания: 160 МГц, что позволяет работать с широким диапазоном частот.
• Высокий выходной ток: до 280 мА, что идеально подходит для приложений с высокой нагрузкой.
• Универсальное питание: возможность работы от одного источника питания (10-30В) или двойного питания (±5В ~ ±15В), что делает его гибким для различных приложений.

Недостатки

• Высокая стоимость: THS3096EVM, как и многие высокоскоростные усилители, может иметь высокую стоимость, особенно для небольших проектов.
• Требования к тепловому управлению: Высокопроизводительные усилители могут требовать дополнительного теплового управления для обеспечения стабильной работы.

Типовое использование

• Системы передачи видеосигнала
• Высокоскоростные аналоговые фильтры
• Устройства обработки сигналов (DSP)
• Медицинское оборудование для обработки сигналов
• Аудиоусилители со сверхнизким уровнем искажений

Рекомендации по применению

• Рекомендуется использовать должное экранирование и заземление для минимизации электромагнитных интерференций (EMI).
• Следует избегать перегрева усилителя, обеспечивая надлежащий теплоотвод.
• Использовать высококачественные конденсаторы и резисторы для обеспечения стабильной работы при высоких частотах.

Основные технические характеристики

• Тип усилителя: С обратной связью по току
• Количество каналов: 2
• Скорость нарастания сигнала (Slew Rate): 5700 В/мкс
• Полоса пропускания (-3 дБ): 160 МГц
• Выходной ток: до 280 мА на канал
• Потребляемый ток (основной ИС): 9,5 мА
• Напряжение питания: 10-30 В (одно) или ±5 В ~ ±15 В (двойное)
• Тип платы: Полностью укомплектованная

Возможные аналоги

• THS3062 от Texas Instruments
• AD811 от Analog Devices
• LT1818 от Analog Devices

Модуль оценки THS3096EVM является отличным инструментом для тестирования и разработки высокоскоростных аналоговых систем. Его высокая скорость, широкий частотный диапазон и гибкость в питании делают его замечательным выбором для многих приложений.
