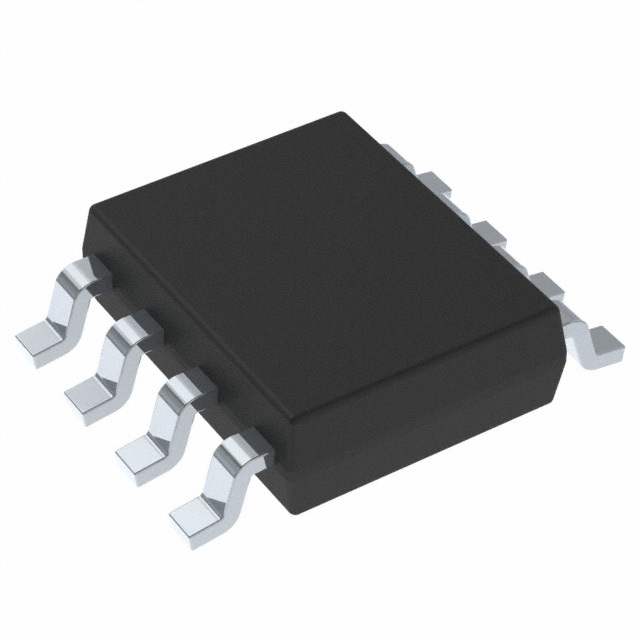

THS3095DDA

THS3095DDA от Texas Instruments

Общее описание: THS3095DDA — это мощный операционный усилитель с обратной связью по току, созданный для высокопроизводительных приложений. Микросхема обеспечивает высокую скорость нарастания, широкую полосу пропускания и отличную стабильность при больших нагрузках. Благодаря малому времени задержки и высокому выходному току, этот усилитель идеально подходит для проектирования сложных аналоговых схем.

Преимущества:

• Высокая скорость нарастания (7300 В/мкс), позволяющая работать с быстрыми сигналами.
• Широкая полоса пропускания (235 МГц), что обеспечивает поддержку высокого качества сигнала при больших частотах.
• Высокий выходной ток (до 280 мА), что позволяет использовать усилитель в нагрузках с низким сопротивлением.
• Низкий входной ток смещения (4 мкА), что минимизирует ошибки сигнала на входе.

Недостатки:

• Высокое энергопотребление (потребляемый ток 9.5 мА), что может потребовать дополнительного охлаждения.
• Ограниченный температурный диапазон эксплуатации (-40°C до 85°C), что может не подойти для экстремальных условий.

Типовое использование:

• Увеличение мощности сигнала в радиочастотных (RF) и высокочастотных (HF) приложениях.
• Усиление аналоговых сигналов в телекоммуникационных системах.
• Применение в измерительном оборудовании для обработки высокочастотных сигналов.
• Видеосистемы, требующие высокой полосы пропускания и быстрого времени отклика.

Рекомендации по применению:

• При проектировании печатной платы (PCB) применяйте методы, обеспечивающие хорошее рассеивание тепла, поскольку устройство может выделять значительное количество тепла.
• Учитывайте размещение обходных конденсаторов максимально близко к микросхеме для уменьшения паразитных индуктивностей.
• Обеспечьте надежное заземление для минимизации шумов и обеспечения стабильности работы.

Основные технические характеристики:

• Тип усилителя: Усилитель с обратной связью по току
• Количество каналов: 1
• Скорость нарастания: 7300 В/мкс
• Полоса пропускания: 235 МГц
• Входной ток смещения: 4 мкА
• Энергопотребление: 9.5 мА
• Выходной ток (на канал): 280 мА
• Диапазон питающего напряжения: 10В – 30В
• Диапазон рабочих температур: -40°C до 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 8-SO PowerPad

Возможные аналоги:

• ADA4870 от Analog Devices
• OPA695 от Texas Instruments
• LT1819 от Linear Technology

Итоги: THS3095DDA от Texas Instruments — это высокопроизводительный операционный усилитель с обратной связью по току, который отлично подходит для приложений, требующих высокой скорости нарастания и широкой полосы пропускания. Использование данной микросхемы позволяет создать надежную и эффективную аналоговую схему для различных высокочастотных применений.
