Описание

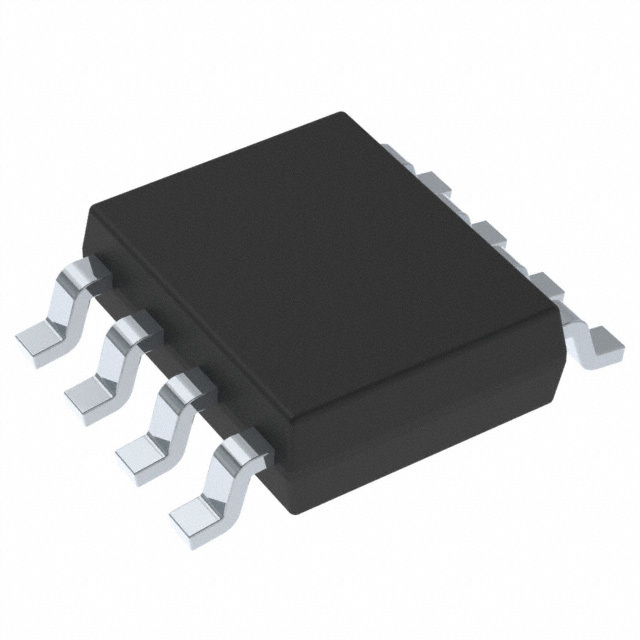

Описание THS3091DDAG3 от Texas Instruments

Общее описание

THS3091DDAG3 — операционный усилитель с обратной связью по току от Texas Instruments, предназначенный для высокочастотных приложений. Этот усилитель характеризуется высокой скоростью нарастания выходного сигнала и широкополосностью, что делает его идеальным решением для различных высокоскоростных и высокоточных аналоговых приложений.

Преимущества

  • Высокая скорость нарастания: 7300 В/мкс, обеспечивает быстрое время отклика на изменения сигнала.
  • Широкополосность: 235 МГц, что позволяет использовать усилитель в приложениях, требующих передачи данных на высоких частотах.
  • Высокий выходной ток: 280 мА, что позволяет использовать устройство для управления нагрузками с высоким током.

Недостатки

  • Относительно высокое потребление тока: 9.5 мА на канал, что может быть ограничением для энергоэффективных приложений.

Типовое использование

  • Усилители видеосигналов
  • Прецизионные линии передачи данных
  • Высокоскоростные аналогово-цифровые преобразователи (АЦП)
  • Радиочастотные (РЧ) усилители

Рекомендации по применению

  • Интенсивное охлаждение: обеспечение адекватного отвода тепла для поддержки оптимальных рабочих характеристик.
  • Питание: для эффективной работы рекомендуется использовать стабилизированное напряжение питания в пределах от 10 В до 30 В.
  • Компоновка печатной платы (PCB): следует уделить внимание минимизации длины дорожек и правильному заземлению, чтобы избежать нежелательных индуктивностей и помех.

Основные технические характеристики

Параметр Значение
Тип усилителя С обратной связью по току
Количество каналов 1
Скорость нарастания 7300 В/мкс
Полоса пропускания (-3 дБ) 235 МГц
Входной ток смещения 4 мкА
Смещение напряжения на входе 900 мкВ
Потребляемый ток 9.5 мА
Выходной ток на канал 280 мА
Напряжение питания (min) 10 В
Напряжение питания (max) 30 В
Рабочая температура -40°C до 85°C
Корпус 8-SO PowerPad

Возможные аналоги

  • OPA695ID от Texas Instruments
  • AD8009ARZ от Analog Devices
  • LMH6702MA от Texas Instruments

THS3091DDAG3 от Texas Instruments обеспечивает высокую производительность в широком диапазоне частот и является отличным выбором для приложений, где критичными являются быстродействие и точность.
