Texas Instruments THS3001EVM

Общее описание

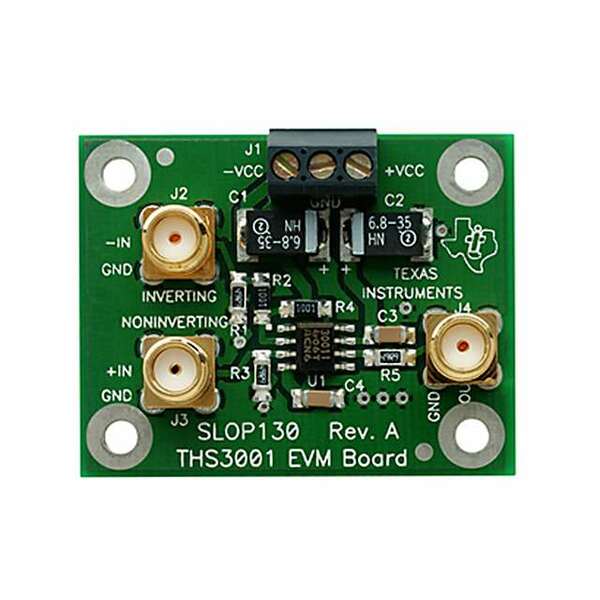

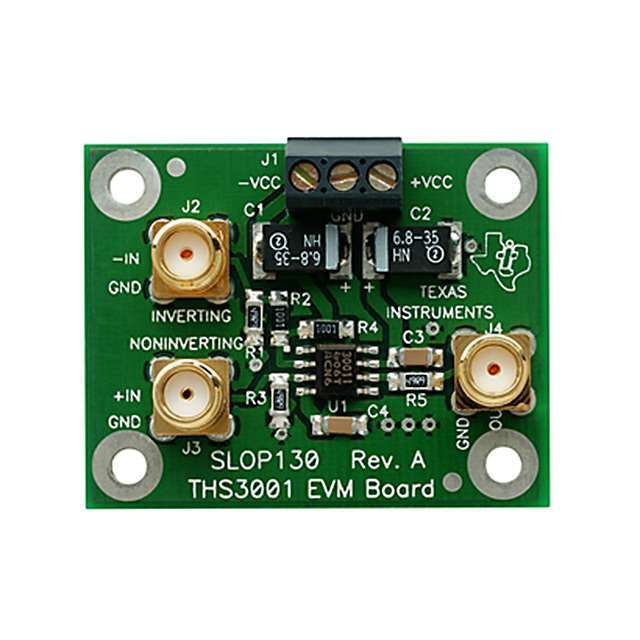

Texas Instruments THS3001EVM — это отладочный модуль для быстрого построения и тестирования схем на основе операционного усилителя THS3001. Этот интегральный усилитель с токовой обратной связью специально разработан для приложений, требующих широкополосной производительности и высокой скорости нарастания.

Преимущества

• Высокая полоса пропускания: Полоса пропускания усилителя составляет 420 МГц, что делает его идеальным для высокочастотных приложений.
• Быстрая скорость нарастания: Скорость нарастания сигнала достигает 6500 В/мкс, что обеспечивает быструю и точную обработку сигналов.
• Удобство использования: Отладочный модуль полностью укомплектован и готов к применению, что упрощает процесс тестирования и внедрения.
• Широкий диапазон напряжений питания: Поддерживается как одно, так и двухполярное питание с диапазоном от ±4.5 В до ±16.5 В или от 9 В до 33 В соответственно.

Недостатки

• Высокая потребляемая мощность: Усилитель потребляет 6.6 мА тока питания, что может быть критично для приложений с ограничением по энергии.
• Высокая стоимость: Как и многие специализированные компоненты, THS3001 и сопровождающий его отладочный модуль могут быть дороже аналогичных решений.

Типовое использование

• Высокоскоростная обработка сигналов: Идеально подходит для приложений, требующих высокой частоты и быстрой реакции.
• Видео и аудио системы: Используется в усилителях для профессионального уровня оборудования.
• Научные приборы и измерительные системы: Подходит для точных измерительных систем, требующих высокой полосы пропускания.

Рекомендации по применению

• Используйте качественные конденсаторы и резисторы: Для максимальной производительности усилителя рекомендуется использовать компоненты с высоким качеством и низким уровнем шума.
• Обеспечьте надлежащую вентиляцию: Для того чтобы избежать перегрева, обеспечьте достаточное охлаждение в устройстве.
• Монтируйте на печатную плату: Для минимизации паразитных эффектов и обеспечения стабильной работы рекомендуется использовать соответствующую печатную плату с правильным трассированием.

Основные технические характеристики

• Тип усилителя: Токовая обратная связь
• Количество каналов: Один
• Полоса пропускания: 420 МГц
• Скорость нарастания сигнала: 6500 В/мкс
• Выходной ток: 120 мА
• Потребляемый ток: 6.6 мА
• Напряжение питания: от 9 В до 33 В и от ±4.5 В до ±16.5 В
• Тип выхода: Однополярный

Возможные аналоги

• AD8009 от Analog Devices: Этот компонент также является высокоскоростным операционным усилителем с широкополосной производительностью.
• LMH6702 от Texas Instruments: Аналогичный высокоскоростной операционный усилитель с широким диапазоном применения.

С THS3001EVM вы сможете эффективно разрабатывать и тестировать высокоскоростные схемы, что делает его отличным выбором для профессиональных инженеров и разработчиков.
