THS1401IPFB

THS1401IPFB от Texas Instruments

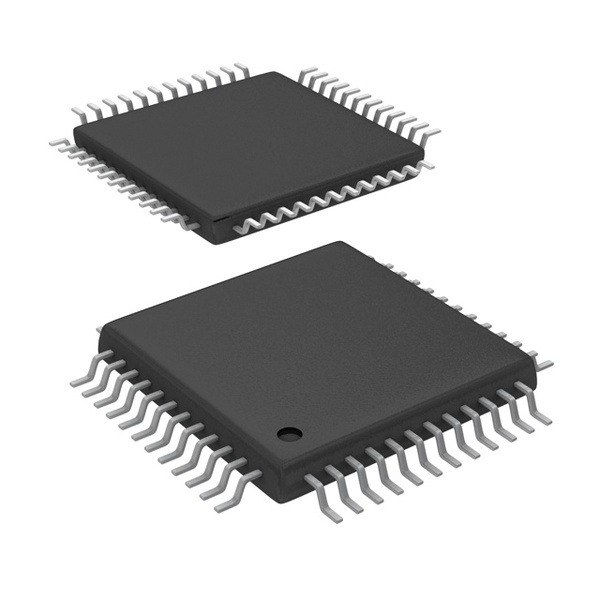

Общее описание: THS1401IPFB – это 14-разрядный высокоскоростной аналого-цифровой преобразователь (АЦП) с архитектурой трубопровода (pipelined), который предоставляет высокое качество цифрового преобразования аналоговых сигналов. Чип выполнен в корпусе TQFP с 48 выводами.

Преимущества:

• Высокая разрядность, обеспечивающая точное преобразование аналоговых сигналов.
• Скорость выборки до 1 MSPS, позволяющая использовать его в высокоскоростных системах.
• Встроенные функции, такие как PGA (программируемый усилитель), что упрощает подбор усиления для различных приложений.
• Поддержка дифференциального ввода, что улучшает точность и устойчивость к шумам.
• Минимальное напряжение питания от 3 до 3.6 В, что снижает энергопотребление устройства.

Недостатки:

• Узкий диапазон температур от 0°C до 70°C, что ограничивает использование в экстремальных климатических условиях.
• Требует внешнего опорного сигнала для работы, что увеличивает сложность схемы.

Типовое использование:

• В системах высокоскоростного измерения и контроля.
• В медицинских приборах для точного измерения аналоговых сигналов.
• В системах обработки аудио и видео сигналов.
• В телекоммуникационных устройствах.

Рекомендации по применению:

• Убедитесь в наличии качественного внешнего опорного сигнала для максимальной точности преобразования.
• Используйте адекватную фильтрацию и экранирование, чтобы минимизировать влияние шума на аналоговый вход.
• Поддерживайте рабочие параметры напряжения питания в пределах указанных диапазонов для стабильной работы.

Технические характеристики:

• Разрядность: 14 бит
• Скорость выборки: 1 MSPS (миллион выборок в секунду)
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Архитектура: Трубопроводная (Pipelined)
• Тип опорного сигнала: Внешний, Внутренний
• Напряжение питания (аналоговое): 3 В ~ 3.6 В
• Напряжение питания (цифровое): 3 В ~ 3.6 В
• Особенности: Встроенный программируемый усилитель (PGA)
• Температурный диапазон эксплуатации: 0°C ~ 70°C
• Корпус: 48-TQFP (7x7 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• ADS7851IPB от Texas Instruments
• AD9246BCPZ-40 от Analog Devices
• MAX195BCNG+ от Maxim Integrated

Используя THS1401IPFB, вы получите точное и стабильное преобразование аналоговых сигналов в цифровой формат, что сделает ваш проект более надежным и высокоточным.
