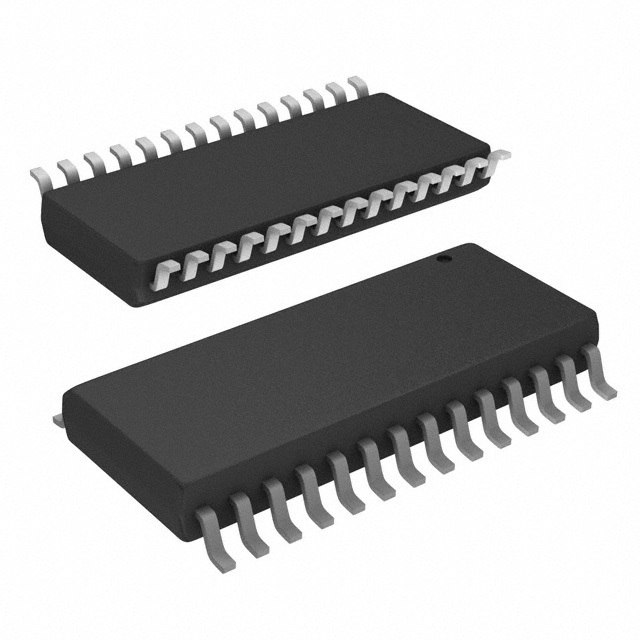

THS1230IDW

Описание компонента THS1230IDW от Texas Instruments

Общее описание

THS1230IDW - это высокопроизводительный 12-битный аналогово-цифровой преобразователь (ADC) от компании Texas Instruments, обладающий высокой скоростью выборки до 30 Мвыборок/с. Он основан на архитектуре с многоступенчатым конвейером (Pipelined), что позволяет обеспечить высокую точность и скорость преобразования.

Преимущества

• Высокая скорость выборки: до 30 Мвыборок/с, что позволяет обрабатывать сигналы с высокой частотой.
• Встроенная выборка и удержание (Sample-and-Hold): улучшает стабильность и точность сигналов на входе.
• Доступность внутренней и внешней опорных напряжений: гибкость в настройке и использовании.
• Широкий диапазон рабочих температур: от -40°C до 85°C, подходит для различных условий эксплуатации.

Недостатки

• Высокое энергопотребление: может быть важным фактором для некоторых приложений с ограниченным энергопотреблением.
• Узкий диапазон напряжений питания: 3V ~ 3.6V, что может ограничивать возможности использования в схемах с различными уровнями напряжения.

Типовое использование

• Цифровая обработка сигналов: используется в системах, требующих высокой скорости и точности преобразования аналоговых сигналов в цифровые, таких как удаление шума и усиление сигналов.
• Измерительные приборы: идеально подходит для цифровых осциллографов, анализаторов спектра и других измерительных систем.
• Коммуникационные системы: использование в передающих и принимающих устройствах для оцифровки высокочастотных сигналов.

Рекомендации по применению

• Оптимальное питание: для максимальной производительности рекомендуется использовать стабилизированное напряжение питания в диапазоне 3V ~ 3.6V.
• Температурный режим: учитывайте рабочий температурный диапазон от -40°C до 85°C для надежной работы в различных условиях.
• Правильное экранирование и фильтрация: для минимизации помех и улучшения качества сигнала рекомендуется использовать экранирование и соответствующую фильтрацию.

Технические характеристики

• Разрядность: 12 бит
• Скорость выборки (выборок в секунду): до 30 Мвыборок/с
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс передачи данных: Параллельный
• Архитектура: Многоступенчатый конвейер (Pipelined)
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 3V ~ 3.6V
• Напряжение питания (цифровое): 3V ~ 3.6V
• Рабочая температура: от -40°C до 85°C
• Корпус: 28-SOIC (ширина 7,50 мм)
• Монтаж: Поверхностный (SMD)

Возможные аналоги

• AD9230 от Analog Devices: 12-битный, 20 Мвыборок/с аналоговый цифровой преобразователь.
• ADS4129 от Texas Instruments: 12-битный, 65 Мвыборок/с аналоговый цифровой преобразователь, но потребляющий меньше энергии.

Заключение

THS1230IDW от Texas Instruments - это надежный и высокопроизводительный ADC, идеально подходящий для широкого спектра приложений, требующих высокой скорости выборки и точности преобразования. С оптимальными характеристиками и рекомендациями по применению, этот компонент может стать незаменимым в проектах, связанных с цифровой обработкой сигналов и измерительными системами.
