THS1207CDAR

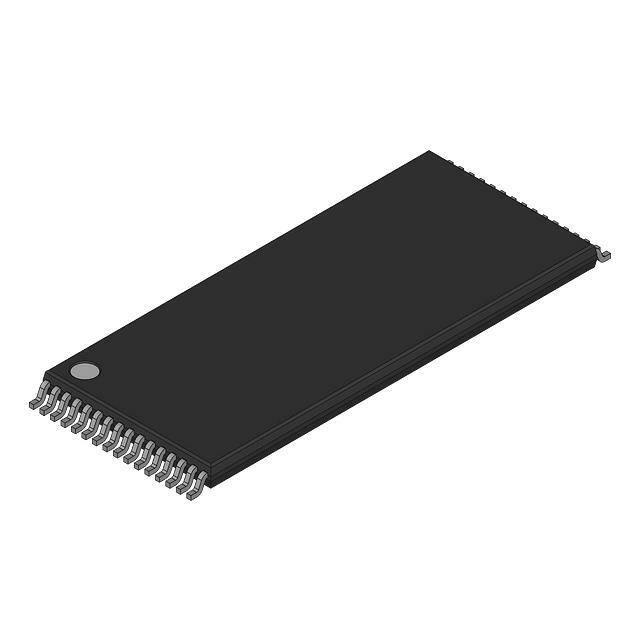

THS1207CDAR от Texas Instruments

Общее описание

THS1207CDAR — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (ADC) с частотой дискретизации 6 млн. выборок в секунду (6MSPS). Этот компонент разработан для применения в системах с высокими требованиями к точности и скорости преобразования сигналов.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Высокая частота дискретизации: 6MSPS позволяет обрабатывать сигналы в режиме реального времени.
• Многообразие входов: поддерживает дифференциальные и одноразовые входы (2 или 4 канала).
• Стабильность и надежность: встроенная система стабилизации и выбор внутреннего или внешнего опорного напряжения.
• Параллельный интерфейс: для быстрого обмена данными.

Недостатки

• Требовательность к условиям эксплуатации: рабочий диапазон температур ограничен от 0°C до 70°C.
• Требования к питанию: необходимы отдельные напряжения для аналоговой (5В) и цифровой (5В) частей, что может усложнить схему питания.

Типовое использование

• Обработка сигналов: применим в обработке аудио, видеосигналов и радиочастотных сигналов.
• Измерительное оборудование: подходит для использования в осциллографах и мультиметрах.
• Промышленные системы управления: разрешение и скорость делают его идеальным для управления сложными технологическими процессами.

Рекомендации по применению

• Разводка печатных плат: обеспечьте хорошее экранирование линий высокоскоростных сигналов и минимизируйте шум.
• Фильтрация питания: используйте качественные конденсаторы для фильтрации напряжения питания.
• Температурный режим: обеспечьте достаточное охлаждение в периоды высокой производственной нагрузки.

Основные технические характеристики

• Разрядность: 12 бит.
• Частота дискретизации: 6 миллиона выборок в секунду (6MSPS).
• Количество входов: 2 дифференциальных или 4 одноразовых.
• Интерфейс данных: параллельный.
• Архитектура: многоканальный pipelined.
• Опорное напряжение: внутреннее или внешнее.
• Аналоговое напряжение питания: 5В.
• Цифровое напряжение питания: 5В.
• Корпус: 32-TSSOP (ширина 6,10 мм).
• Тип монтажа: поверхностный (SMD).

Возможные аналоги

• AD9226BCPZ-40 от Analog Devices: 12-битный, 10MSPS ADC в корпусе LFCSP.
• ADS805E от Texas Instruments: высокоскоростной 12-битный ADC с теми же характеристиками на 20MSPS.

Используйте THS1207CDAR от Texas Instruments для приложений, требующих высоких характеристик преобразования аналоговых сигналов в цифровые с высокой скоростью и точностью, таких как обработка сигналов и промышленные системы.
