THS1206MDAREP

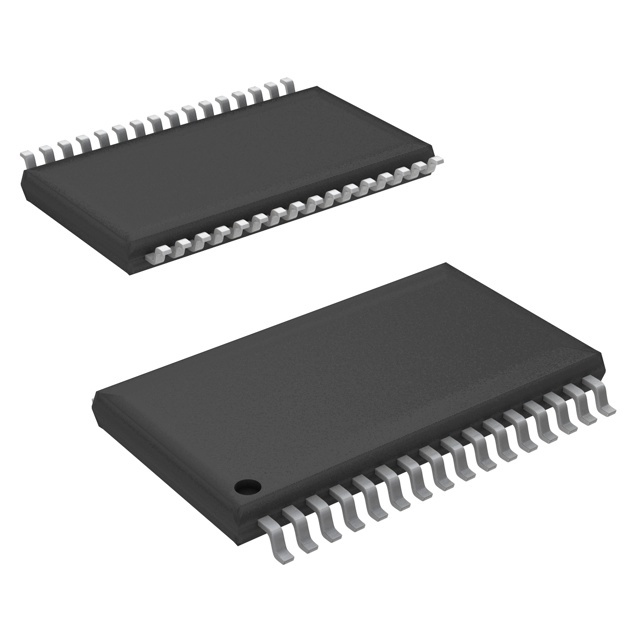

THS1206MDAREP от Texas Instruments

Общее описание

THS1206MDAREP - это 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой конвейерного типа (pipelined) от компании Texas Instruments. Данный чип позволяет выполнять высокоскоростное преобразование аналоговых сигналов в цифровые данные, обеспечивая высокую точность и стабильность работы. Он предоставляет возможность работы с несколькими аналоговыми входами и имеет конфигурацию S/H-MUX-ADC.

Преимущества

• Высокая точность: 12-битная глубина преобразования обеспечивает точное представление аналоговых сигналов.
• Высокая скорость: Скорость дискретизации до 6 миллионов выборок в секунду (6MSPS).
• Гибкость в использовании: Поддержка как дифференциальных, так и одиночных входных сигналов.
• Низкое энергопотребление: Раздельные напряжения питания для аналоговой и цифровой частей устройства.

Недостатки

• Необходимость внешней опоры: Для оптимального функционирования может потребоваться использование внешнего эталонного напряжения.
• Требование к точным внешним цепям: Может потребоваться дополнительно контролировать питание и сигнальные цепи для поддержания оптимальной работы.

Типовое использование

• Цифровые осциллографы и генераторы сигналов
• Системы радиолокации и связи
• Медицинские инструменты и приборы
• Автоматизация и сеть сборщико-передатчиков данных (SCADA)

Рекомендации по применению

• Подача питания: Требуется раздельно подавать питание для аналоговой (5В) и цифровой (3В-5.25В) частей устройства.
• Фильтрация сигнала: Для увеличения точности рекомендуется использовать низкопроникающие фильтры на входных сигналах.
• Защита входов: Для повышения долговечности устройства, защитите входные линии от избыточных напряжений и импульсных помех.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость дискретизации: до 6MSPS
• Количество входов: 2 или 4 (поддерживают дифференциальные или одиночные входы)
• Тип интерфейса данных: Параллельный
• Конфигурация: S/H-MUX-ADC
• Архитектура: Конвейерная (Pipelined)
• Тип опоры: Внешняя и внутренняя
• Напряжение питания (ан.): 5В
• Напряжение питания (цифр.): 3В ~ 5.25В
• Диапазон рабочих температур: -55°C ~ 125°C
• Корпус: 32-TSSOP (6.10 мм ширина)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• AD9235 от Analog Devices
• ADS850 от Texas Instruments
• MCP3208 от Microchip Technology

Используя THS1206MDAREP, вы можете создать надежные и высокопроизводительные системы обработки данных с высокой точностью и скоростью.
