THS1206IDAR

THS1206IDAR от Texas Instruments

Общее описание

THS1206IDAR – это высокоскоростной 12-битный аналого-цифровой преобразователь (ADC) с конвейерной архитектурой от компании Texas Instruments. Этот компонент обеспечивает высокую производительность и точность при преобразовании аналоговых сигналов в цифровые, благодаря чему он идеально подходит для применения в системах, требующих высокой скорости и точности.

Преимущества

• Высокая скорость: 6 миллионов выборок в секунду (6MSPS), что позволяет использовать его в приложениях с высокими требованиями к скорости обработки данных.
• 12-битное разрешение: Обеспечивает высокую точность оцифровки.
• Разностные и однонаправленные входы: Удобство выбора типа входного сигнала.
• Параллельный интерфейс данных: Позволяет быстро передавать данные в цифровую систему для дальнейшей обработки.
• Интегрированный мультиплексор: Позволяет выбирать между двумя или четырьмя входными сигналами, что упрощает разработку схем.

Недостатки

• Устаревший статус: Компонент считается устаревшим, и может потребоваться поиск аналогов для новых проектов.
• Ограниченный диапазон питания для цифровой части: Требуется дополнительное внимание к источникам питания при проектировании схемы.

Типовое использование

• Цифровая обработка сигналов (DSP)
• Измерительные приборы
• Системы сбора данных
• Медицинское оборудование

Рекомендации по применению

• Для обеспечения стабильной работы используйте фильтрацию и развязку питания.
• Внимательно проектируйте печатные платы с учетом требований к высокочастотной работе и минимизации электрических шумов.
• Используйте внешние или внутренние опорные напряжения для улучшения точности преобразования.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: 6М выборок/сек
• Количество входов: 2 или 4
• Тип входов: Дифференциальные и однонаправленные
• Интерфейс данных: Параллельный
• Конфигурация: S/H-MUX-ADC
• Архитектура: Конвейерная
• Тип опорного напряжения: Внешнее или внутреннее
• Аналоговое напряжение питания: 5В
• Цифровое напряжение питания: от 3В до 5.25В
• Диапазон рабочих температур: от -40°С до +85°С

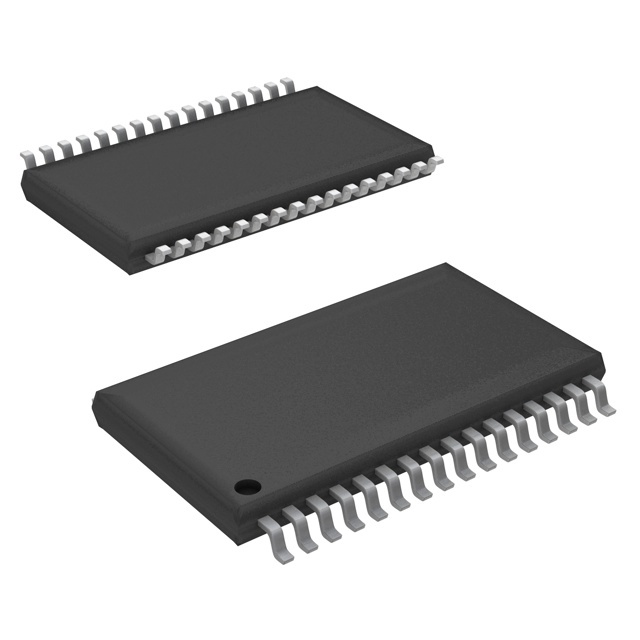

• Корпус: 32-TSSOP (0.240", 6.10 мм ширина), монтаж поверхностный

Возможные аналоги

• ADS7852 от Texas Instruments: высокоскоростной, 12-битный, двухканальный ADC.
• LTC1418 от Analog Devices: 14-битный, 1.25MSPS, низкое энергопотребление.
• ADC12J4000 от Texas Instruments: 12-битный, 4GSPS, высокопроизводительный преобразователь.

Используя этот компонент в своих проектах, вы получите надежное и высокопроизводительное решение для преобразования аналоговых сигналов в цифровые.
