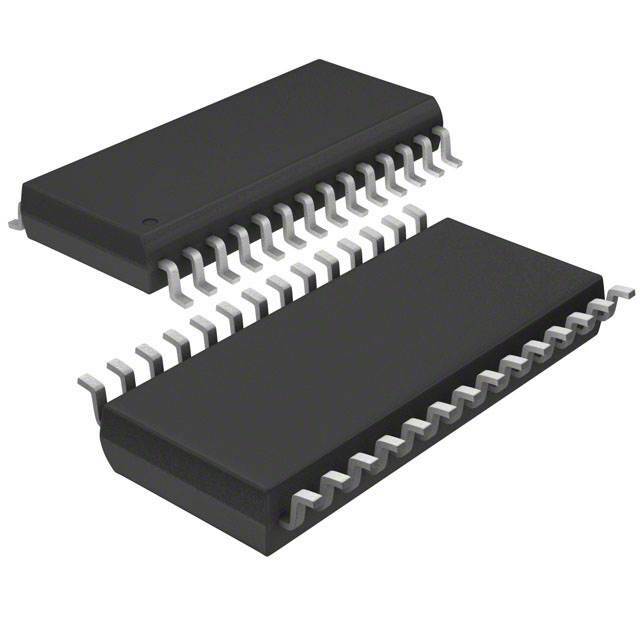

THS1040IPW

THS1040IPW от Texas Instruments

Общее описание: THS1040IPW - это высокопроизводительный, 10-битный аналогово-цифровой преобразователь (ADC) с конвейерной архитектурой (pipelined), разработанный компанией Texas Instruments. Этот компонент предназначен для достижений высокой точности и быстрого времени выборки, что делает его идеальным для применений, требующих обработки быстрого аналогового сигнала в цифровой форме.

Преимущества:

• Высокая скорость: Памятное время выборки составляет до 40 миллионов выборок в секунду, что позволяет эффективно обрабатывать быстрые сигналы.
• Высокая точность: С 10-битной разрядностью ADC способен обеспечивать высокую точность преобразования.
• Гибкость: Возможность работы с внешним и внутренним опорным напряжением.
• Компактность: Выполнен в компактном корпусе TSSOP-28, что позволяет экономить место на печатной плате и использовать данный компонент в миниатюрных устройствах.

Недостатки:

• Ограниченный диапазон напряжения питания (3V ~ 3.6V), что может требовать дополнительных компонентов для согласования с существующими системами.
• Узкий температурный диапазон (от -40°C до +85°C), что может ограничивать применение в некоторых экстремальных условиях.

Типовое использование:

• Цифровая обработка сигналов
• Системы видеонаблюдения и видеоконференции
• Коммуникационные системы
• Аудиооборудование
• Медицинские приборы
• Промышленные автоматизированные системы

Рекомендации по применению:

• Предусмотреть качественные конденсаторы байпаса для стабилизации питания и уменьшения шумов.
• Использовать рекомендованные значения буферных резисторов для защиты входных цепей от перенапряжений и перегрузок.
• Следовать рекомендациям производителя по трассировке и проектированию печатной платы для достижения максимальной производительности и надежности работы устройства.

Основные технические характеристики:

• Разрядность: 10 бит
• Частота выборки: 40 миллионов выборок в секунду (МВ/с)
• Количество входов: 1 (дифференциальный или однополярный)
• Интерфейс данных: Параллельный
• Конфигурация: Зажимка-преобразователь (S/H-ADC)
• Архитектура: Конвейерная (Pipelined)
• Опорное напряжение: Внешнее или внутреннее
• Напряжение питания (аналоговое): 3V ~ 3.6V
• Напряжение питания (цифровое): 3V ~ 3.6V
• Режим монтажа: Поверхностный монтаж (SMD)
• Корпус: 28-TSSOP (4.40мм ширина)
• Диапазон рабочих температур: от -40°C до +85°C

Возможные аналоги:

• ADS5463IPFP от Texas Instruments: 12-битный ADC с частотой выборки до 500 МВ/с.
• AD9215BCPZ-105 от Analog Devices: 10-битный ADC с частотой выборки до 105 МВ/с.
• MAX1448BCM от Maxim Integrated: 10-битный ADC с частотой выборки до 80 МВ/с.

Используйте THS1040IPW для создания высокопроизводительных систем с точной и быстрой аналогово-цифровой конвертацией.
