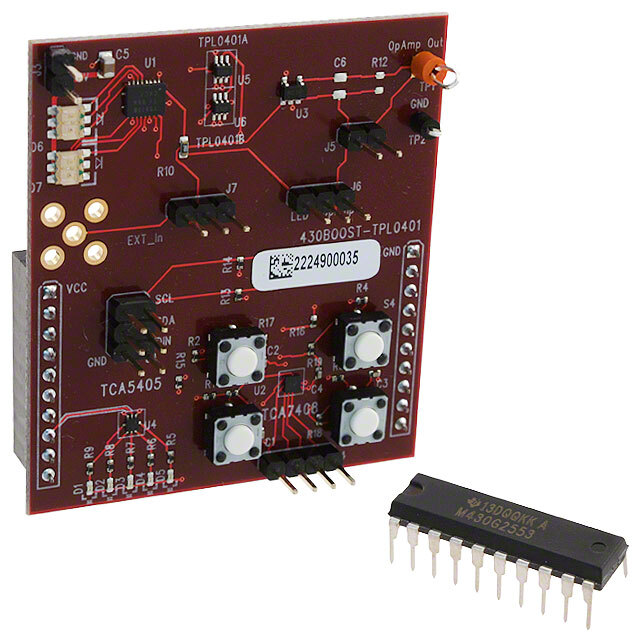

TCA7408-5405EVM от Texas Instruments

Общее описание

TCA7408-5405EVM (Evaluation Module) от Texas Instruments представляет собой макетную плату для оценки и разработки с использованием микросхем расширителей портов ввода-вывода TCA5405 и TCA7408. Эти компоненты используются для добавления дополнительных портов ввода-вывода путем подключения к существующей микропроцессорной системе через интерфейс I²C.

Преимущества

• Универсальность: Поддерживает как 5-битные (TCA5405), так и 8-битные (TCA7408) расширители GPIO.
• Удобство: Простота интеграции с микроконтроллерными системами благодаря стандартному I²C интерфейсу.
• Гибкость: Соответствует широкому диапазону рабочих напряжений.

Недостатки

• Ограниченные возможности без микроконтроллера: Требуется внешний микроконтроллер для управления расширителями.
• Потребность в дополнительных компонентах: Для полноценной работы может потребоваться подключение дополнительных периферийных устройств.

Типовое использование

• Промышленные автоматизированные системы: Управление дополнительными датчиками и исполнительными устройствами.
• Компьютерная техника: Расширение количества входов и выходов микроконтроллеров.
• Бытовая электроника: Обеспечение дополнительными GPIO портами для управления различными устройствами.

Рекомендации по применению

• Разработка и отладка: Идеально подходит для тестирования и развития систем с ограниченным количеством GPIO портов.
• Образовательные цели: Полезна для обучающих курсов по электронике и схемотехнике для иллюстрации использования I²C расширителей GPIO.
• Прототипирование: Удобна для создания прототипов устройств до их окончательной реализации.

Основные технические характеристики

• Чипы поддержки: TCA5405 (5-битный GPIO расширитель), TCA7408 (8-битный GPIO расширитель)
• Интерфейс связи: I²C
• Питание: Поддержка различных напряжений в диапазоне 1.65В до 5.5В
• Объем памяти: Неприменимо
• Соединители: Header-ы для подключения к внешним устройствам

Возможные аналоги

• PCF8574 от NXP: 8-битный расширитель GPIO, также использующий I²C интерфейс.
• MCP23008 от Microchip: Аналогичный 8-битный GPIO расширитель с I²C интерфейсом.
• SX1508 от Semtech: Универсальный 8-битный GPIO расширитель с поддержкой различных интерфейсов и функций.

Заключение

TCA7408-5405EVM от Texas Instruments является мощным инструментом для разработки и тестирования систем с расширителями портов ввода-вывода, предлагающим удобство и гибкость для различных приложений.
