TAS6424QDKQRQ1

TAS6424QDKQRQ1 от Texas Instruments

Общее описание

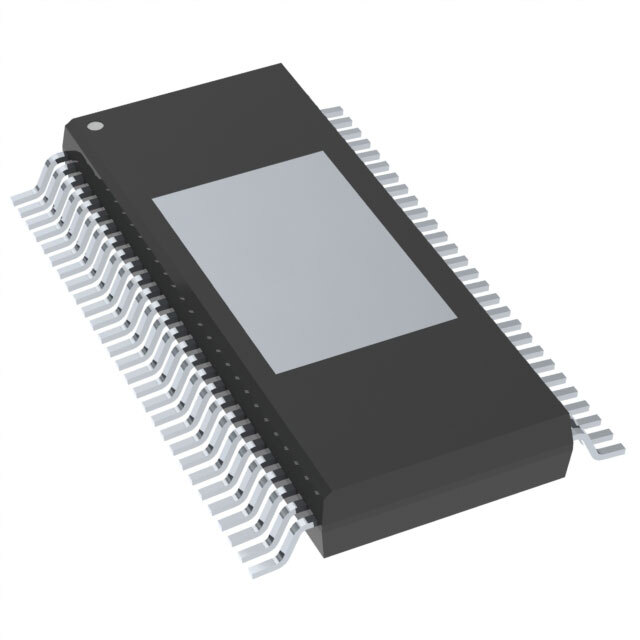

TAS6424QDKQRQ1 — это высокопроизводительный 4-канальный однокристальный усилитель класса D от Texas Instruments в корпусе HSSOP на 56 выводов. Он разработан для использования в автомобильных аудиосистемах, обеспечивая высокое качество звука и высокую мощность при низком энергопотреблении. Этот усилитель поддерживает напряжение питания от 4,5 до 26,4 В и может работать до температуры 125°C.

Преимущества

• Эффективность класса D: обеспечивает высокую выходную мощность при низком тепловыделении.
• 4-канальный выход: позволяет подключить несколько аудиовходов для многоканальной системы.
• Защита: встроенная защита от короткого замыкания, термическая защита и функция Depop.
• Автомобильный класс: соответствует стандарту AEC-Q100, гарантируя надежность и долговечность.

Недостатки

• Требует тщательного управления теплом: несмотря на высокую эффективность, может потребоваться дополнительные меры по охлаждению.
• Может быть сложен в монтажных схемах для новичков: требует внимания к деталям при проектировании печатной платы.

Типовое использование

• Автомобильные аудиосистемы
• Встроенные аудиосистемы для транспортных средств
• Аудиосистемы высококачественных потребительских устройств

Рекомендации по применению

1. Тепловое управление: используйте соответствующие радиаторы или теплопроводные пути для максимальной эффективности.
2. Качество питания: обеспечьте стабильное питание в пределах 4,5-26,4 В для надежной работы.
3. Монтаж: рекомендуется использование SMD монтажа для компактности и надежности.

Основные технические характеристики

• Тип усилителя: Класс D
• Количество каналов: 4
• Макс. выходная мощность на канал: 150 Вт x 2 @ 2 Ом, 75 Вт x 4 @ 4 Ом
• Напряжение питания: 4,5 В ~ 26,4 В
• Защита: Термозащита, защита от короткого замыкания, Depop
• Температурный диапазон работы: -40°C ~ 125°C
• Монтажный тип: Поверхностный монтаж (SMD)
• Корпус: 56-HSSOP

Возможные аналоги

• TAS6424: Основная версия для менее критичных применений.
• TAS5414A-Q1: Альтернатива с поддержкой более высоких уровней защиты.
• STA540: Обычный аналог с более низкой мощностью, но все еще подходящий для автомобильных систем.

TAS6424QDKQRQ1 от Texas Instruments — это отличный выбор для разработчиков автомобильных аудиосистем, обеспечивающий баланс между мощностью и эффективностью.
