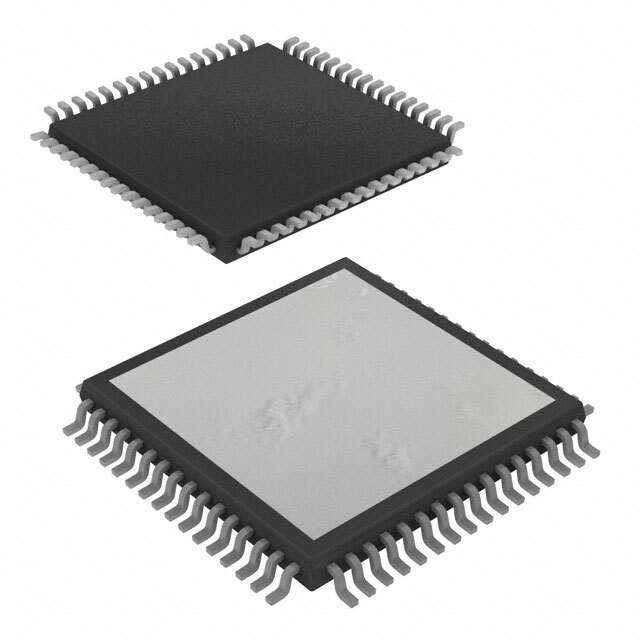

TAS5630BPHDR

TAS5630BPHDR от Texas Instruments

Общее описание

Texas Instruments TAS5630BPHDR — это высокоэффективный аудиоусилитель класса D, который может работать в одном из двух режимов: одно- (моно) или двухканальным (стерео). Этот интегральный усилитель разработан для достижения высокой мощности с минимальными искажениями и широким диапазоном питающих напряжений, что делает его отличным выбором для профессионального аудиооборудования и домашних аудиосистем.

Преимущества

• Высокая эффективность: Класс D обеспечивает наименьшие потери энергии и высокую тепловую устойчивость.
• Мощность: До 480Вт в одно-канальном режиме и до 300Вт на канал в двухканальном режиме.
• Защита: Встроенные системы защиты от короткого замыкания и перегрева.
• Широкий диапазон питающих напряжений: Позволяет использовать устройство в различных условиях.

Недостатки

• Требуется тщательное проектирование системы охлаждения для работы на максимальной мощности.
• Высокочастотные переключения класса D могут вызывать электромагнитные помехи, которые требуют дополнительного экранирования и фильтрации.

Типовое использование

• Домашние аудиосистемы высокого класса
• Профессиональное аудиооборудование
• Портативные аудиоустройства
• Автомобильные аудиосистемы

Рекомендации по применению

• Рекомендуется использовать ретикотермические отводы для обеспечения эффективного охлаждения.
• Для снижения уровня электромагнитных помех включите соответствующие фильтрационные элементы в конструкцию схемы.
• Используйте качественные дифференциальные входы для минимизации шумов и искажений.

Основные технические характеристики

• Тип: Класс D
• Выходной тип: Одно- (моно) или двухканальный (стерео)
• Максимальная выходная мощность: 480Вт x 1 @ 2Ω; 300Вт x 2 @ 4Ω
• Напряжение питания: 25В ~ 52.5В
• Функции: Depop, дифференциальные входы, защита от короткого замыкания и перегрева, режим отключения
• Тип монтажа: Поверхностный (SMD)
• Рабочая температура: 0°C ~ 70°C (TA)
• Корпус: 64-выводной HTQFP (14x14мм)

Возможные аналоги

• TAS5614A: Подходит для менее мощных применений, с аналогичными функциями защиты.
• TAS5352A: Еще один класс D усилитель, с чуть меньшей максимальной мощностью.

Этот высокопроизводительный аудиоусилитель идеально подходит для различных аудиоприложений, предоставляя высокую выходную мощность и качество звука с минимальными искажениями.
