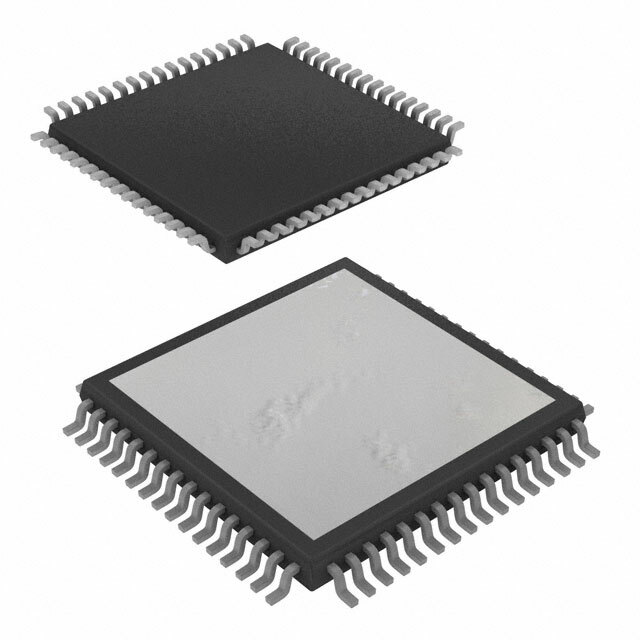

TAS5615PHDR

TAS5615PHDR от Texas Instruments

Общее описание

TAS5615PHDR — это высокоэффективный высокомощный усилитель класса D от компании Texas Instruments, предназначенный для использования в аудиоаппаратурах. Данный интегральный схема-усилитель может работать в двух режимах: моно (1-канальный) или стерео (2-канальный), обеспечивая мощный и качественный звук с минимальными искажениями.

Преимущества

• Высокая мощность: до 300 Вт на канал в моно-режиме при нагрузке 4 Ом и до 160 Вт на канал в стерео-режиме при нагрузке 8 Ом.
• Высокая эффективность: благодаря использованию технологии класса D, что уменьшает тепловыделение и повышает энергоэффективность.
• Расширенные функции защиты: наличие защиты от короткого замыкания, тепловой защиты и функции отключения при перегрузке.
• Минимальные искажения: встроенные фильтры и технологии минимизации искажений обеспечивают качественный и чистый звук.

Недостатки

• Сложность монтажа: поверхностный монтаж (Surface Mount) может потребовать специальных навыков и оборудования для пайки.
• Обозначение статуса: схема является устаревшей и снимается с производства, что может усложнить её дальнейшую доступность.

Типовое использование

• Домашние аудиосистемы
• Профессиональные аудиоусилители
• Автомобильные аудиосистемы
• Активные акустические системы

Рекомендации по применению

• Используйте рекомендованные напряжения питания (25-52.5 В).
• Стабильное функционирование требует установки эффективной системы термоотвода.
• При проектировании схемы убедитесь в наличии защиты от короткого замыкания и перегрева.
• Для минимизации искажений и высококачественного звука используйте дифференциальные входы.

Основные технические характеристики

• Тип усилителя: Класс D
• Выходные каналы: 1-канальный (Моно) или 2-канальный (Стерео)
• Выходная мощность: 300 Вт при 4 Ом в моно-режиме; 160 Вт при 8 Ом в стерео-режиме
• Напряжение питания: 25 В - 52.5 В
• Особенности: Защита от короткого замыкания, тепловая защита, функция отключения при перегрузке
• Способ монтажа: Поверхностный монтаж (Surface Mount)
• Рабочая температура: 0°C ~ 70°C
• Корпус: 64-HTQFP (14x14)

Возможные аналоги

• TAS5612 — от Texas Instruments (с меньшей выходной мощностью).
• TAS5630 — от Texas Instruments (с увеличенной выходной мощностью).
• IRS2092 — от Infineon (альтернативный класс D усилитель).

Использование TAS5615PHDR позволит вам создать высокоэффективные и мощные аудиосистемы с высоким качеством звука и надежностью.
