TAS5615DKDR

TAS5615DKDR от Texas Instruments

Общее описание

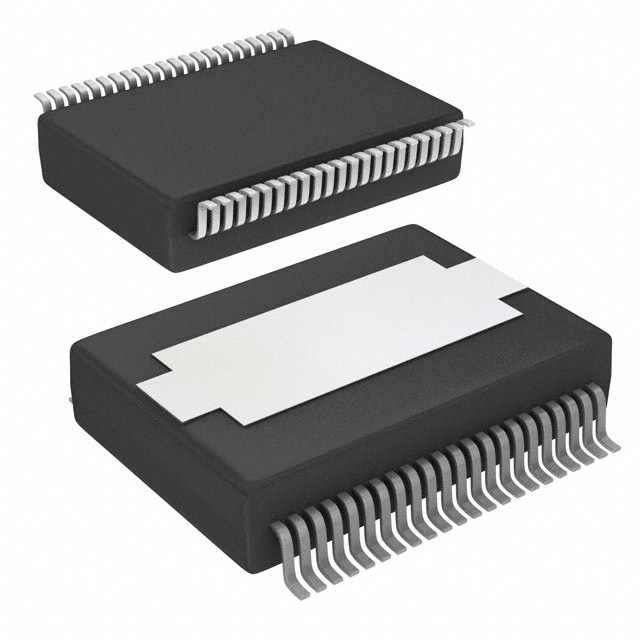

TAS5615DKDR - это высокоэффективный интегрированный усилитель класса D от компании Texas Instruments, предназначенный для использования в аудиосистемах. Микросхема поддерживает как монофонические, так и стереофонические конфигурации, обеспечивая мощное и качественное воспроизведение звука. Она выполнена в корпусе 44-HSSOP, что делает ее удобной для монтажа на поверхность.

Преимущества

• Высокая эффективность: Усилитель класса D минимизирует энергопотребление и тепловыделение.
• Мощность: Выходная мощность до 300 Вт в монофоническом режиме и до 160 Вт x 2 в стереофоническом режиме.
• Защита: Встроенные механизмы защиты от короткого замыкания и перегрева.
• Функции подавления: Предусмотрены функции депоп и дифференциальные входы для улучшения качества звука.

Недостатки

• Сложность: Требует соблюдения строгих рекомендаций по монтажу и охлаждению.
• Термальная защита: Несмотря на наличие функций защиты, может потребоваться дополнительное охлаждение в условиях высоких нагрузок.

Типовое использование

• Домашние аудиосистемы
• Автомобильные аудиосистемы
• Профессиональные аудиоустройства
• Активные акустические системы
• Подключаемые усилители

Рекомендации по применению

• Проектирование печатных плат с учетом тепловыделения.
• Использование внешних радиаторов для эффективного охлаждения.
• Соблюдение рекомендуемых номиналов и типов конденсаторов и резисторов для обеспечения максимальной эффективности и надежности.
• Сборка и тестирование на соответствующих макетах перед внедрением в серийное производство.

Основные технические характеристики

• Тип усилителя: Класс D
• Количество каналов: 1 канал (моно) или 2 канала (стерео)
• Максимальная выходная мощность:
  • 300 Вт при 4 Ом (моно)
  • 160 Вт x 2 при 8 Ом (стерео)
• Напряжение питания: 25В до 52.5В
• Особенности: Депоп, дифференциальные входы, защита от короткого замыкания и перегрева, функция отключения.
• Монтаж: Поверхностный монтаж
• Рабочая температура: 0°C до 70°C (TA)
• Тип корпуса: 44-HSSOP (11.00 мм ширина)

Возможные аналоги

• TAS5614A от Texas Instruments
• TDA7498 от STMicroelectronics
• TPA3255 от Texas Instruments

Заключение

TAS5615DKDR от Texas Instruments - отличный выбор для высокомощных аудиосистем, предлагающий отличное сочетание мощности, эффективности и надежности. Следуя рекомендациям по применению и монтажу, вы можете обеспечить долгосрочную и стабильную работу устройства в самых разнообразных условиях.
