TAS5613PHD

TAS5613PHD от Texas Instruments

Общее описание

TAS5613PHD – это высокопроизводительный аудиоусилитель класса D, разработанный компанией Texas Instruments. Он обладает уникальными характеристиками, такими как поддержка как монофонического (1-канального) режима, так и стереофонического (2-канального) режима работы, что делает его универсальным и подходящим для различных аудиосистем.

Преимущества

• Высокая мощность: Выходная мощность достигает 300 Вт на канал в монофоническом режиме и 200 Вт на канал при стереофонии, что позволяет использовать устройство в мощных аудиосистемах.
• Высокая эффективность: Устройство класса D обеспечивает отличную эффективность, минимизируя выделение тепла и энергопотребление.
• Защита: Встроенные функции защиты от короткого замыкания и перегрева, а также функция отключения при слишком низком напряжении.
• Дифференциальные входы: Поддержка дифференциальных входов способствует снижению шумов и повышает качество звука.

Недостатки

• Не предназначен для новых разработок: Texas Instruments не рекомендует использовать данный компонент в новых проектах, так как он больше не производится.
• Температурные ограничения: Рабочий температурный диапазон составляет от 0°C до 70°C, что может быть недостаточно для экстремальных условий эксплуатации.

Типовое использование

• Аудиоусилители для домашних кинотеатров.
• Усилители для автомобильных аудиосистем.
• Профессиональные аудиоусилители для сценического оборудования.
• Усилители для активных акустических систем.

Рекомендации по применению

• Убедитесь в наличии достаточной вентиляции или систем охлаждения, так как высокие выходные уровни могут приводить к значительному тепловыделению.
• При проектировании схемы используйте конденсаторы и монтажные компоненты, соответствующие рекомендованным производителем спецификациям, чтобы избежать перегрева и снижения производительности.
• Проверьте целевую нагрузку и напряжение питания перед использованием, чтобы обеспечить оптимальную работу и долговечность компонента.

Основные технические характеристики

• Тип: Класс D
• Выходной тип: 1-канальный (моно) или 2-канальный (стерео)
• Макс. выходная мощность x каналы @ нагрузка: 300 Вт x 1 @ 2 Ом; 200 Вт x 2 @ 3 Ом
• Напряжение питания: 18 В ~ 38 В
• Защита: Защита от короткого замыкания, тепловая защита, отключение при низком напряжении
• Монтаж: Поверхностный монтаж
• Температура эксплуатации: 0°C ~ 70°C

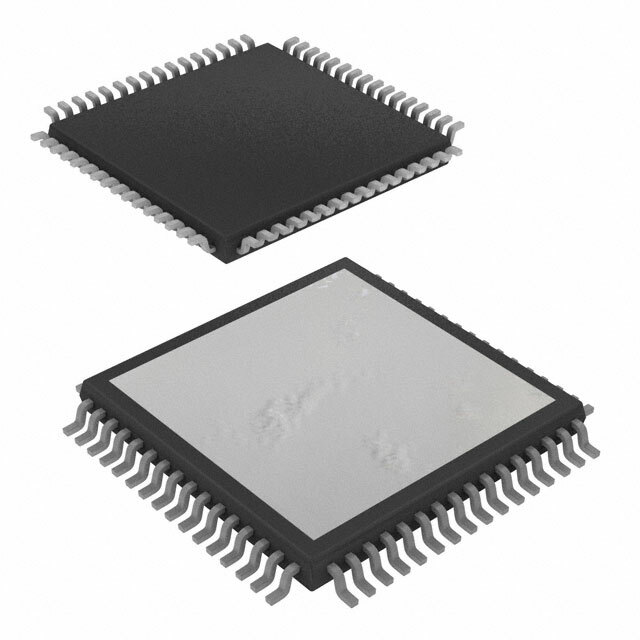

• Корпус устройства: 64-HTQFP (14x14)

Возможные аналоги

• TAS5614A от Texas Instruments – аналогичный усилитель, подходящий для новых разработок, с улучшенными характеристиками.
• IRS2092S от Infineon Technologies – усилитель класса D с аналогичными выходными мощностями и характеристиками.

Используйте TAS5613PHD для создания высококлассных аудиоустройств, но обязательно учтите рекомендации производителя и возможные аналоги для новых проектов!
