TAS5613APHDR

TAS5613APHDR от Texas Instruments

Общее описание

TAS5613APHDR – это интегральная схема мощного усилителя класса D от компании Texas Instruments. Эта ИС предназначена для использования в системах звукоусиления как в одно- (моно), так и в двухканальном (стерео) режимах. Максимальная выходная мощность составляет 300 Вт на один канал при нагрузке 2 Ом и 200 Вт на два канала при нагрузке 3 Ом.

Преимущества

• Высокая эффективность: Класс D обеспечивает высокую эффективность преобразования энергии, что позволяет снизить тепловые потери.

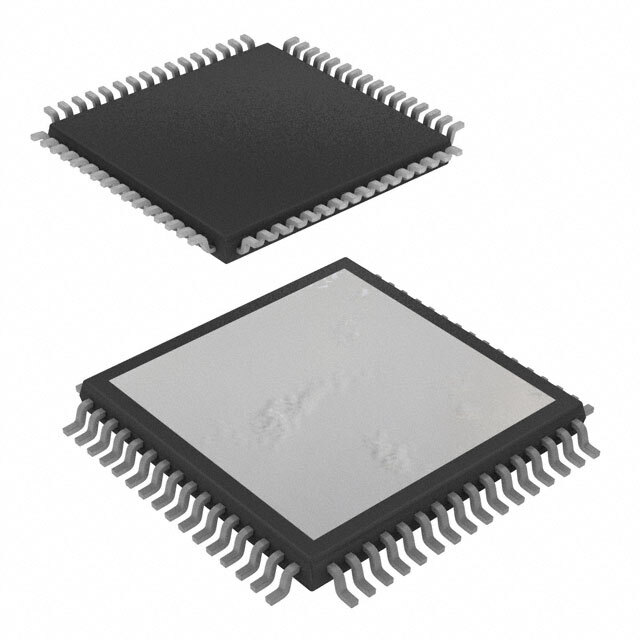

• Компактность: Упакован в корпус 64-HTQFP (14x14 мм), что удобно для поверхностного монтажа.
• Надежность: Имеет встроенные защиты от короткого замыкания и перегрева, а также функции депопа и отключения, что увеличивает срок службы устройства.

Недостатки

• Требует хорошего теплоотвода: При высоких уровнях выходной мощности необходимо обеспечить соответствующее охлаждение.
• Ограниченный температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C.

Типовое использование

• Домашние аудиосистемы
• Активные акустические системы
• Профессиональные звукоусилительные установки
• Автомобильные аудиосистемы

Рекомендации по применению

• Обязательно использовать соответствующие радиаторы и системы охлаждения для эффективного отвода тепла.
• Следует использовать высококачественные конденсаторы и дроссели на выходе для минимизации искажений и радиочастотных помех.
• Убедитесь, что схема питания соответствует требованиям по напряжению и току для достижения максимальной производительности.

Основные технические характеристики

• Тип усилителя: Класс D
• Выходной режим: 1-канальный (моно) или 2-канальный (стерео)
• Максимальная выходная мощность:
  • 300 Вт на 1 канал при 2 Ом
  • 200 Вт на 2 канала при 3 Ом
• Напряжение питания: от 18 В до 38 В
• Особенности: Депоп, дифференциальные входы, защита от короткого замыкания и перегрева, режим отключения
• Тип монтажа: Поверхностный монтаж (SMD)
• Рабочая температура: от 0°C до 70°C
• Корпус: 64-HTQFP (14x14 мм)

Возможные аналоги

• TAS5614: Аналогичная модель с увеличенным диапазоном выходной мощности.
• TPA3251: Усилитель класса D с более высоким качеством звука и низкими искажениями от Texas Instruments.
• IRS2092: Усилительный чип от Infineon, который может быть использован в аналогичных применениях.

Используйте TAS5613APHDR для создания мощных и надежных усилительных систем с высоким КПД и низкими искажениями звука.
