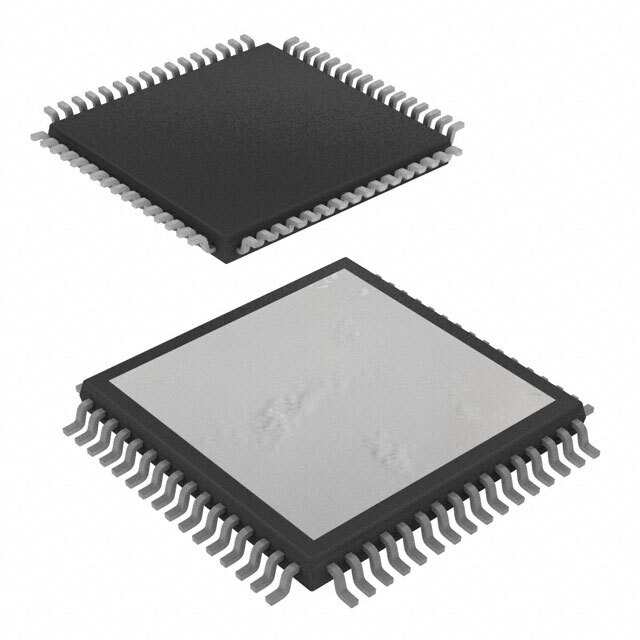

TAS5611APHDR

Описание TAS5611APHDR от Texas Instruments

Общее описание: TAS5611APHDR – это высокоэффективный одноканальный (моно) или двухканальный (стерео) усилитель класса D от Texas Instruments. Он предназначен для использования в аудиосистемах высокого качества, где требуется высокая мощность и эффективность. Этот интегральный усилитель способен достичь мощности до 250 Вт на один канал (моно) при нагрузке 2 Ом или 165 Вт на два канала (стерео) при нагрузке 3 Ом.

Преимущества:

• Высокая эффективность благодаря классу D
• Поддерживает как моно-, так и стереоконфигурации
• Встроенная защита от короткого замыкания и перегрева
• Функция уменьшения щелчков и шумов при включении и выключении (Depop)
• Дифференциальные входы для снижения помех

Недостатки:

• Требуется точное управление напряжением питания
• Ограниченный диапазон температуры эксплуатации (0°C ~ 70°C)

Типовое использование:

• Домашние аудиосистемы
• Портативные музыкальные системы
• Активные акустические системы
• Усилители для музыкальных инструментов

Рекомендации по применению:

• Убедитесь, что напряжение питания находится в пределах 16-34.1 В
• Учитывайте необходимость дополнительного радиатора для охлаждения
• Обеспечьте надежную пайку на поверхность для лучшей теплопроводности
• Следите за тем, чтобы уровни сигнала входа соответствовали спецификациям устройства для минимизации шумов и искажений

Основные технические характеристики:

• Тип: Усилитель класса D
• Выходной тип: 1 канал (моно) или 2 канала (стерео)
• Максимальная выходная мощность на канал: 250 Вт на 2 Ом (моно); 165 Вт на 3 Ом (стерео)
• Напряжение питания: 16В ~ 34.1В
• Функции: Уменьшение щелчков и шумов (Depop), дифференциальные входы, защита от короткого замыкания и перегрева, режим отключения
• Тип монтажа: Поверхностный монтаж (SMT)
• Диапазон рабочей температуры: 0°C ~ 70°C
• Корпус: 64-HTQFP (14х14 мм)

Возможные аналоги:

• TAS5631B – аналогичный усилитель класса D от того же производителя с увеличенными характеристиками.
• TDA7498 – мощный усилитель класса D от STMicroelectronics с похожими параметрами.
• IRS20957 – усилитель класса D от International Rectifier, также имеющий схожие характеристики.

Данный усилитель обеспечивает идеальное сочетание мощности и эффективности для различных аудиоприложений, требующих высокого качества звука и надежности.
