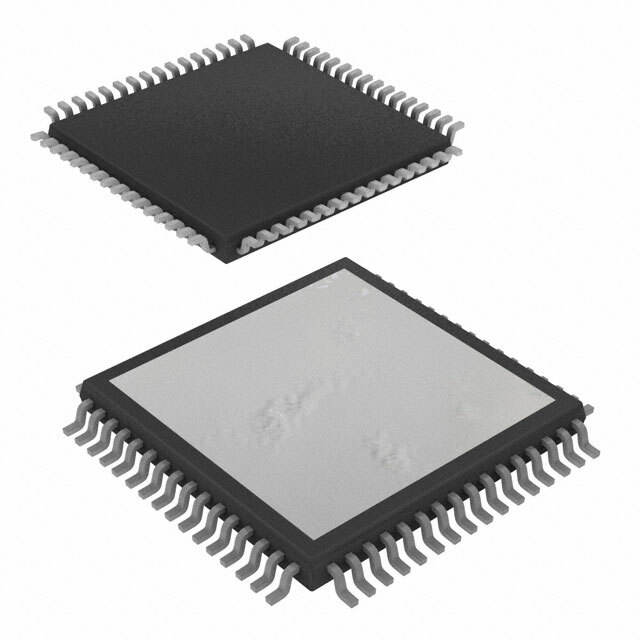

TAS5611APHD от Texas Instruments

Общее описание

TAS5611APHD – высокоэффективный, высокопроизводительный цифровой усилитель класса D от Texas Instruments. Он предназначен для работы в конфигурациях одно- (Mono) или двухканального (Stereo) усилителя, достигая мощности до 250 Вт на канал при сопротивлении нагрузки 2Ом.

Преимущества

• Высокая мощность: до 250 Вт на 2Ом и 165 Вт на 3Ом
• Энергоэффективность: класс D обеспечивает высокую энергоэффективность, снижая тепловыделение
• Защита: встроенная защита от короткого замыкания и перегрева
• Низкие искажения: улучшенное качество звука благодаря технологии PurePath™ HD
• Широкий диапазон напряжений питания: от 16 В до 34.1 В

Недостатки

• Требование к качественному охлаждению: высокая мощность требует эффективного отвода тепла
• Сложность монтажа: корпус 64-HTQFP с выводной подложкой требует аккуратного монтажа

Типовое использование

• Усилители мощности в домашней аудиосистеме
• Аудиосистемы в автомобилях
• Профессиональные аудиоустройства
• Активные громкоговорители

Рекомендации по применению

• Используйте эффективные радиаторы или системы охлаждения для предотвращения перегрева
• Следует соблюдать рекомендации по размещению компонентов на печатной плате для минимизации EMI (электромагнитных помех)
• Обеспечьте достаточную фильтрацию питания для лучшего качества звука

Основные технические характеристики

• Класс усиления: D
• Конфигурация выходных каналов: 1-канальный (Mono) или 2-канальный (Stereo)
• Максимальная выходная мощность: 250 Вт на 2Ом, 165 Вт на 3Ом
• Напряжение питания: 16 В - 34.1 В
• Особенности: депопэффект, дифференциальные входы, защита от короткого замыкания и перегрева, режим отключения
• Монтаж: поверхностный (SMD)
• Рабочая температура: от 0°С до 70°С
• Корпус: 64-HTQFP (14x14)
• Выводная подложка: 64-TQFP с открытой подложкой

Возможные аналоги

• TAS5630B: имеет схожие характеристики по мощности и использованию
• TPA3116D2: менее мощный, но также класс D, подходит для менее требовательных приложений

Заключение

TAS5611APHD от Texas Instruments является отличным выбором для разработки высокоэффективных и мощных аудиосистем, обеспечивая качественный звук и защиту от перегрева и коротких замыканий.
