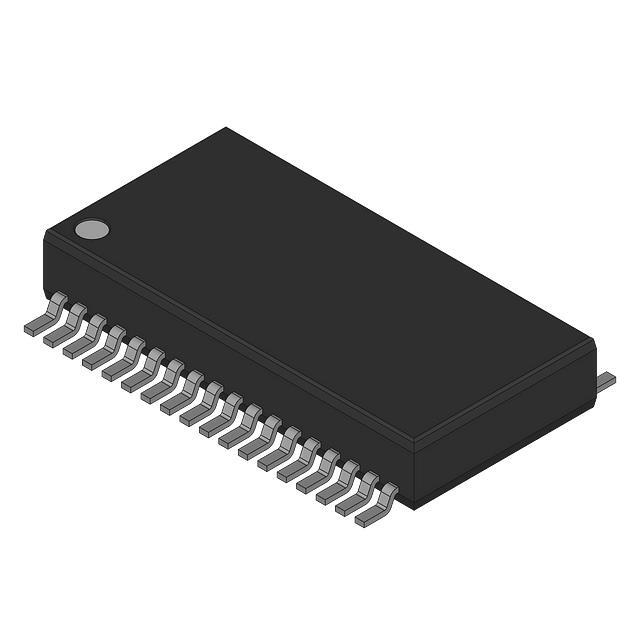

Описание TAS5514BTDKDRQ1 от Texas Instruments

Общее описание

TAS5514BTDKDRQ1 — это высокоэффективный цифровой усилитель класса D, предназначенный для автомобильных аудиосистем. Данный компонент обеспечивает превосходное качество звука при низком энергопотреблении и малом уровне тепловых потерь. Это делает его идеальным выбором для использования в автомобильной электронике, требующей высокой производительности и надежности.

Преимущества

• Высокая эффективность: Усилитель класса D обеспечивает низкие тепловые потери и высокий КПД.
• Автомобильный класс: Соответствует требованиям стандарта AEC-Q100 для автомобильных применений.
• Компактный размер: Удобный для монтажа корпус типа 36-HSSOP.
• Широкий диапазон напряжений питания: Позволяет использовать в различных автомобильных системах (от 6В до 24В).

Недостатки

• Относительно сложный монтаж из-за специфических требований к охлаждению и разводке печатной платы.
• Требует защиты от электромагнитных помех, особенно в условиях автомобильного применения.

Типовое использование

• Автомобильные аудиосистемы.
• Усилители в мультимедийных системах.
• Активные автомобильные акустические системы.
• Полностью интегрированные аудиорешения для автомобилей.

Рекомендации по применению

• Обеспечьте адекватное охлаждение и используйте тепловыводящие материалы для минимизации тепловых потерь.
• Используйте фильтры и стабилизаторы, чтобы минимизировать влияние электромагнитных помех.
• Разрабатывайте печатные платы с учетом рекомендаций по заземлению и размещению компонентов, чтобы избежать звуковых и электрических интерференций.

Основные технические характеристики

• Тип: Класс D
• Выходной тип: 4-канальный (Quad)
• Максимальная мощность на канал при нагрузке: 150 Вт на канал при 2 Ом
• Напряжение питания: От 6В до 24В
• Тип монтажа: Поверхностный монтаж (SMD)
• Рабочая температура: От -40°C до +105°C (TA)
• Класс качества: Автомобильный
• Корпус устройства: 36-HSSOP

Возможные аналоги

• TAS5612LA-Q1 от Texas Instruments: Ультранизкий уровень искажений и высокий КПД.
• TDA7576B от STMicroelectronics: Автомобильный аудиоусилитель мультимедийного класса H.
• MAX9709 от Maxim Integrated: Усилитель класса D с высоким качеством звука и низкими искажениями для автомобильных применений.

Этот компонент позволит вам реализовать высококачественные и надежные аудиосистемы для автотранспорта, обеспечивая при этом компактность и низкое энергопотребление.
