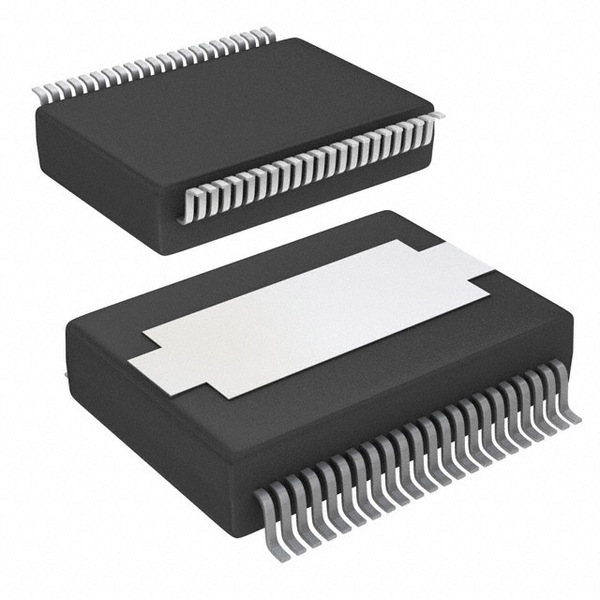

TAS5424TDKDQ1 от Texas Instruments

Общее описание

TAS5424TDKDQ1 – это автомобильный аудиоусилитель класса D от Texas Instruments, который предлагает высокую мощность с низким уровнем искажений и высокой эффективностью. Этот 4-канальный усилитель идеально подходит для использования в автомобильных аудиосистемах, обеспечивая качество звука вне зависимости от условий эксплуатации.

Преимущества

• Высокая эффективность класса D: Обеспечивает меньшие тепловые потери и повышенную энергоэффективность.
• Низкий уровень искажений: Гарантирует качественное воспроизведение аудиосигналов.
• Автомобильный стандарт надежности: Устройство сертифицировано по стандарту AEC-Q100, который гарантирует высокую надежность в условиях эксплуатации автомобиля.
• Интегрированные защиты: Присутствуют схемы защиты от коротких замыканий, перегрева и других аномальных условий.

Недостатки

• Относительно высокая стоимость: Учитывая автомобильный класс надежности и особенности, стоимость может быть выше по сравнению с неавтомобильными аналогами.
• Неободимый опыт в пайке: Поверхностный монтаж (SMT) требует достаточно высокой квалификации в пайке и монтажных работах.

Типовое использование

• Автомобильные аудиосистемы
• Информационно-развлекательные системы в автомобилях
• Устройства, требующие надежной и мощной аудиовыходной мощности в ограниченных пространствах.

Рекомендации по применению

• Выбор питания: Устройство поддерживает напряжение питания от 8 до 22 В, что дает гибкость в выборе источников питания.
• Управление по I2C: Использование интерфейса I2C позволяет интегрировать устройство с микроконтроллерами и другими системами управления.
• Обеспечение хорошего теплоотвода: Несмотря на высокую эффективность, правильное тепловое управление остается критически важным для поддержания эксплуатации в долгосрочной перспективе.

Основные технические характеристики

• Тип усилителя: Класс D
• Выходные каналы: 4 (Quad)
• Максимальная мощность на канал: 116 Вт x 2 @ 2 Ом, 58 Вт x 4 @ 4 Ом
• Напряжение питания: 8 В ~ 22 В
• Рабочая температура: -40°C ~ 105°C (TA)
• Особенности: Depop, дифференциальные входы, I2C, выключение звука (mute), защита от короткого замыкания, термическая защита, режим ожидания.
• Тип корпуса: 44-HSSOP
• Классификация для автомобилей: AEC-Q100

Возможные аналоги

• TAS5342A от Texas Instruments: Усилитель класса D с 2 каналами и аналогичными характеристиками.
• TPA3116D2 от Texas Instruments: Более экономичный вариант класса D с меньшей мощностью и количеством каналов.
• STA540 от STMicroelectronics: Многоканальный усилитель класса AB с аналогичными характеристиками для автомобильных систем.

Использование TAS5424TDKDQ1 может значительно улучшить звуковую систему вашего автомобиля, предлагая отличное сочетание мощности, надежности и энергопотребления.
