Описание TAS5414TDKDMQ1 от Texas Instruments

Общее описание

TAS5414TDKDMQ1 – это мощный четырёхканальный усилитель класса D, предназначенный для автомобильных аудиосистем. Этот интегральный компонент обеспечивает высокое качество звука при минимальных тепловых потерях и обладает расширенными возможностями защиты и управления, такими как защита от короткого замыкания, тепловая защита и управление через шину I2C.

Преимущества

• Высокая эффективность: Усилитель класса D обеспечивает высокую эффективность работы, что приводит к меньшим теплопотерям и повышенной энергоэффективности.
• Четырёхканальная архитектура: Возможность управления четырьмя отдельными каналами делает этот усилитель идеальным для применения в многоканальных аудиосистемах.
• Расширенные функции защиты: Встроенные функции защиты от короткого замыкания, перегрева и перенапряжения защищают устройство и увеличивают его долговечность.
• Совместимость с I2C: Возможность управления усилителем через шину I2C обеспечивает удобную интеграцию и гибкость в настройке аудиосистемы.

Недостатки

• Стоимость: Усилители класса D, особенно с высоким уровнем интеграции и защитных функций, могут быть дороже по сравнению с более простыми усилителями.
• Сложность в проектировании: Интеграция такого компонента может требовать более внимательного проектирования системы охлаждения и защиты от электромагнитных помех (EMI).

Типовое использование

• Автомобильные аудиосистемы
• Мультимедийные системы в автомобиле
• Усилители мощности для автомобильных сабвуферов и динамиков

Рекомендации по применению

• Адекватное охлаждение: Для обеспечения стабильной работы и предотвращения перегрева, рекомендуется предусмотреть надежную систему отвода тепла.
• Шумозащитные меры: Учитывайте потенциальные электромагнитные помехи и проектируйте схемы с учетом их минимизации.
• Использование I2C: При наличии специфических требований к управлению используйте шину I2C для настройки и мониторинга параметров усилителя.

Основные технические характеристики

• Тип: Усилитель класса D
• Количество каналов: 4 (Quad)
• Максимальная выходная мощность на канал: 116 Вт x 2 @ 2 Ом, 58 Вт x 4 @ 4 Ом
• Напряжение питания: 8 В – 22 В
• Функции: Depop, управление через I2C, Mute, защита от короткого замыкания и перегрева, функция Shutdown
• Монтаж: Поверхностный монтаж (SMD)
• Температурный диапазон эксплуатации: -40°C ~ 105°C
• Автомобильный класс: AEC-Q100

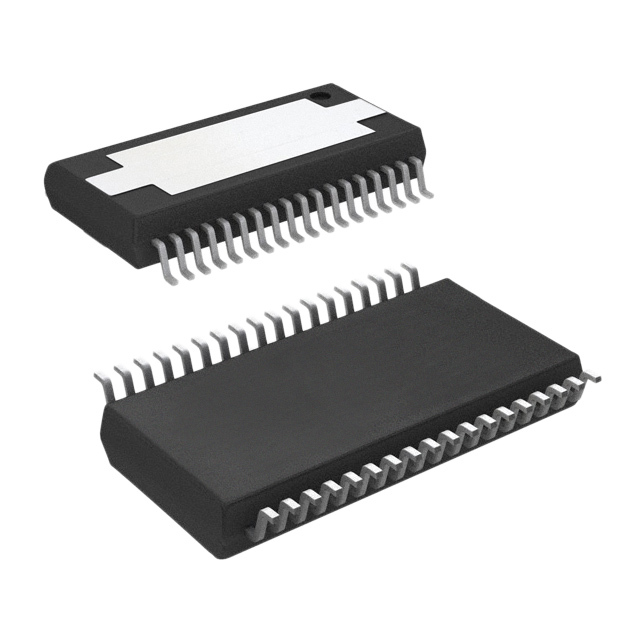

• Корпус: 36-HSSOP (с теплопроводящей площадкой)

Возможные аналоги

• TAS5411 от Texas Instruments
• TAS5611A от Texas Instruments (если проект требует другого уровня мощности или конфигурации)

TAS5414TDKDMQ1 – это оптимальное решение для автомобильных аудиосистем, предлагающее высокую мощность и защиту для качественного и надежного звука.
