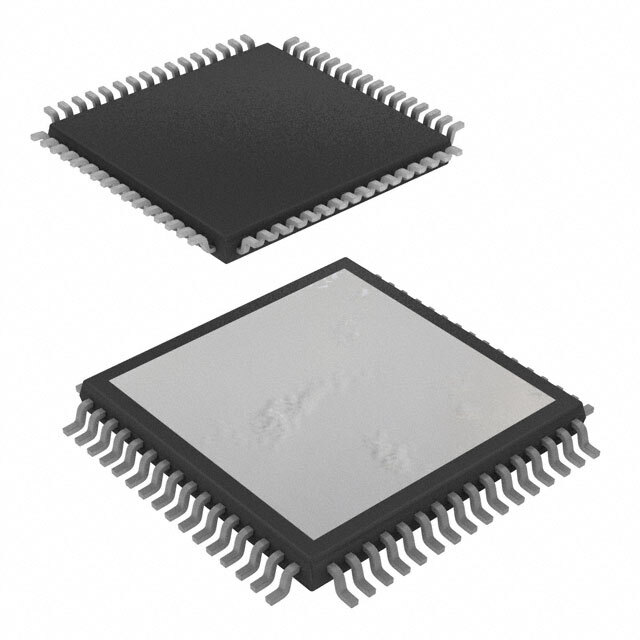

TAS5414ATPHDQ1

TAS5414ATPHDQ1 от Texas Instruments

Общее описание

TAS5414ATPHDQ1 — это высокоэффективный усилитель класса D с четырьмя каналами, разработанный компанией Texas Instruments специально для автомобильных аудиосистем. Этот интегральный усилитель обеспечивает мощность до 116 Вт на канал при нагрузке 2 Ома или 58 Вт на канал при нагрузке 4 Ома. Поддерживая широкий диапазон входных напряжений, от 8 до 22 В, он позволяет гибко использовать его в различных автомобильных аудиоконфигурациях.

Преимущества

• Высокая мощность: Обеспечивает до 116 Вт на канал, что позволяет достигать отличного качества аудио.
• Высокая эффективность: Класс D обеспечивает меньший расход энергии и уменьшение тепловыделения.
• Интеграция защитных функций: Встроенная защита от короткого замыкания, термозащита и функции деактивации (De-pop).
• Простота управления: Поддержка интерфейса I2C для настройки и управления.

Недостатки

• Габариты: Поскольку это мощный усилитель, он требует соответствующего места на плате.
• Тип монтажа: Используется монтаж на поверхность (SMD), что может потребовать более сложной пайки в условиях малого серийного производства.

Типовое использование

• Автомобильные аудиосистемы
• Высоковольтные аудиоустройства
• Усилители для мультимедийных систем

Рекомендации по применению

1. Использование в автомобильных аудиосистемах. Идеально подходит для усиления звуковых систем в автомобилях благодаря своему компактному форм-фактору и высокому уровню интеграции защитных функций.
2. Оптимизация охлаждения. Несмотря на высокую эффективность, необходимо предусмотреть адекватное охлаждение для работы на максимальной мощности.
3. Использование интерфейса I2C. Рекомендуется использовать I2C интерфейс для конфигурации и мониторинга состояния устройства.

Основные технические характеристики

• Класс усилителя: D
• Тип выхода: Четырёхканальный (Quad)
• Максимальная выходная мощность: 116 Вт x 2 @ 2 Ом, 58 Вт x 4 @ 4 Ом
• Диапазон напряжений питания: 8V ~ 22V
• Рабочая температура: -40°C ~ 105°C (TA)
• Форм-фактор: Пакет 64-HTQFP (14x14 мм)
• Автомобильный стандарт: AEC-Q100

Возможные аналоги

• TAS5424A-Q1: Четырёхканальный аудиоусилитель класса D от Texas Instruments, сертифицированный для автомобильных приложений.
• TDA7850: Четырёхканальный усилитель класса AB от STMicroelectronics, применяемый в автомобильной аудиотехнике.
• MAX9744: Усилитель класса D от Maxim Integrated, предлагающий высокую эффективность и компактные размеры.

Заключение

TAS5414ATPHDQ1 от Texas Instruments — это мощный и современный аудиоусилитель класса D, идеально подходящий для автомобильных приложений. Он обеспечивает высокое качество звука благодаря высокой мощности и эффективному управлению энергопотреблением. Поддержка интерфейса I2C позволяет легко настраивать усилитель и мониторить его состояние, что делает его отличным выбором для автопроизводителей и разработчиков автомобильной электроники.
