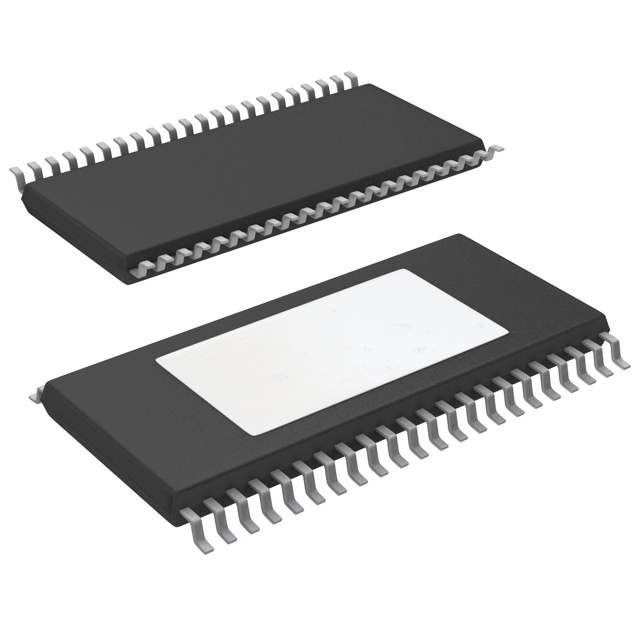

TAS5186ADDV

Описание TAS5186ADDV от Texas Instruments

Общее описание

TAS5186ADDV представляет собой интегральную микросхему класса D с шестиканальным выходом, предназначенную для высококачественного звукового усиления. Этот мощный аудиоусилитель обеспечивает до 60 Вт мощности на канал при нагрузке 3Ом и до 30 Вт на канал при нагрузке 6Ом. Встроенная система PurePath Digital™ от Texas Instruments гарантирует отличное качество звука с минимальными искажениями.

Преимущества

• Высокая мощность: Обеспечивает до 60 Вт на канал, что идеально подходит для аудиосистем среднего и высокого уровня.
• Энергоэффективность: Класс D обеспечивает высокий КПД и низкие теплопотери.
• Компактность: Устройство предлагается в корпусе 44-HTSSOP, что позволяет экономить место на печатной плате.
• Защита: Встроенные системы защиты от короткого замыкания и перегрева увеличивают надежность и долговечность устройства.
• Легкость интеграции: Поддержка цифровых входов упрощает подключение к различным источникам сигнала.

Недостатки

• Цена: Может быть дороже аналогов с более низкой мощностью и качеством звука.
• Сложность: Требует опытной обработки и монтажа из-за многоканальной архитектуры и высокой выходной мощности.

Типовое использование

• Домашние кинотеатры: Подходит для создания мощных и качественных многоканальных аудиосистем.
• Звуковые системы: Идеально для профессиональных и полупрофессиональных аудиосистем.
• Автомобильные аудиосистемы: Низкий уровень потребления энергии делает его отличным выбором для автомобильных приложений.

Рекомендации по применению

• Эффективное охлаждение: Обеспечьте хорошее охлаждение для предотвращения перегрева и обеспечения максимальной производительности.
• Соответствие параметрам питания: Убедитесь, что напряжение источника питания находится в рекомендуемом диапазоне 10.8В ~ 13.2В.
• Правильное заземление: Обеспечьте хорошее заземление для минимизации шумов и наводок, особенно в многоканальных системах.

Основные технические характеристики

• Класс: D
• Выходной тип: Шестиканальный
• Максимальная мощность на канал и нагрузка: 60 Вт x 1 при 3 Ом; 30 Вт x 5 при 6 Ом
• Напряжение питания: 10.8В ~ 13.2В
• Особенности: Цифровые входы, защита от короткого замыкания и перегрева, режим отключения
• Тип монтажа: Поверхностный (SMD)
• Диапазон рабочих температур: 0°C ~ 70°C (ТА)
• Корпус: 44-HTSSOP

Возможные аналоги

• TAS5613: Стремится к аналогичным характеристикам, но может предложить другую конфигурацию каналов или выходную мощность.
• TPA3116D2: Альтернатива с двумя каналами и меньшей мощностью, но с высоким КПД.
• STA540 от STMicroelectronics: Вариант четырёхканального усилителя класса AB, предлагающий другое качество звучания и использование.

Этот усилитель IC является отличным выбором для аудиосистем, требующих высокой мощности и качества звука.
