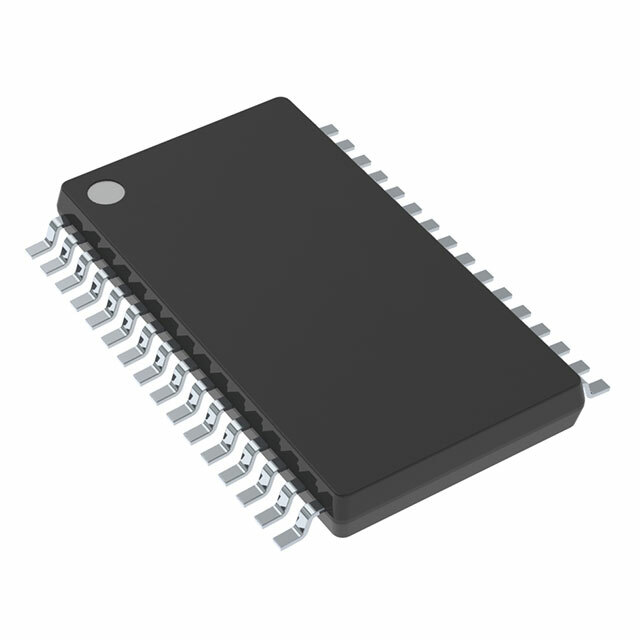

TAS5101DAP

TAS5101DAP от Texas Instruments

Общее описание

TAS5101DAP — это интегральная микросхема класса D от компании Texas Instruments, предназначенная для высокоэффективного двухканального (стерео) усиления аудиосигналов. Она обеспечивает мощность до 15 Вт на каждом канале при сопротивлении нагрузки 4 Ом и напряжении питания 3,6 В. Эта микросхема оснащена цифровыми входами и имеет встроенные защиты от короткого замыкания и перегрева.

Преимущества

• Высокая эффективность: Класс D обеспечивает меньшие потери энергии и высокую эффективность работы.
• Компактный корпус: 32-выводной HTSSOP корпус минимизирует занимаемое место на печатной плате.
• Цифровые входы: Упрощают интеграцию с современными цифровыми аудиосистемами.
• Встроенные защиты: Коротко замыкание и термозащита обеспечивают надежность и долговечность устройства.

Недостатки

• Устаревший статус: Компонент имеет статус устаревшего, что может усложнить его приобретение.
• Ограниченный температурный диапазон: Рабочий диапазон от 0°C до 70°C может не подходить для всех приложений.

Типовое использование

• Домашние аудиосистемы: Усиление сигнала в компактных и энергоэффективных аудиоусилителях.
• Портативные аудиоустройства: Применение в портативных колонках и других устройствах с ограниченным энергопотреблением.
• Цифровые аудиоустройств: Встроенная возможность работы с цифровыми входами делает микросхему идеальной для современных цифровых аудиосистем.

Рекомендации по применению

• Обеспечьте хорошее охлаждение: Установите радиатор или обеспечьте другой способ рассеивания тепла.
• Тестируйте защитные схемы: Убедитесь, что защита от короткого замыкания и перегрева функционирует корректно.
• Планируйте обновление: В связи с устаревшим статусом микросхемы, возможны трудности с её закупкой в будущем.

Основные технические характеристики

• Тип усилителя: Класс D
• Количество каналов: 2 (Стерео)
• Максимальная выходная мощность: 15 Вт x 2 @ 4 Ом
• Напряжение питания: 3В ~ 3.6В
• Особенности: Цифровые входы, защита от короткого замыкания и перегрева, режим Shutdown
• Тип монтажа: Поверхностный монтаж
• Диапазон рабочих температур: от 0°C до 70°C (ТА)
• Корпус: 32-выводной HTSSOP

Возможные аналоги

• TAS5112A от Texas Instruments: Аналогичный усилитель класса D с схожими характеристиками.
• TPA3116D2 от Texas Instruments: Более современный и мощный аналог также от Texas Instruments, подающий на рынок в активном статусе.
• IRS2092SPBF от Infineon Technologies: Усилитель класса D с аналогичными функциями и характеристиками, подходящий для более широкого температурного диапазона.
