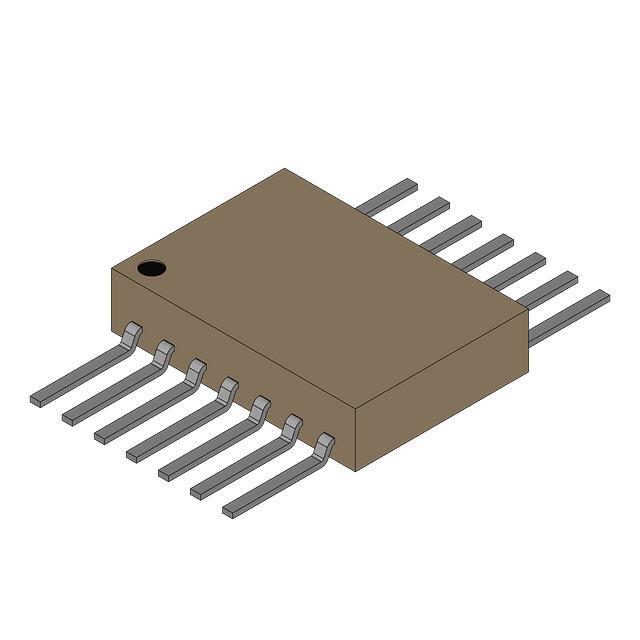

SNJ54S09W от Texas Instruments

Общее описание

SNJ54S09W — это четырёхканальный логический элемент И с открытым коллектором от компании Texas Instruments. Эти микросхемы предназначены для работы в системах, требующих высокоскоростных логических операций и надёжной работы при различных условиях.

Преимущества

• Высокая скорость переключения
• Надежность работы при широком диапазоне температур
• Возможность соединения с другими логическими устройствами благодаря выходам с открытым коллектором

Недостатки

• Требует внешних подтягивающих резисторов на выходах с открытым коллектором
• Более высокое энергопотребление по сравнению с некоторыми более современными аналогами

Типовое использование

• Канальные логические схемы
• Контроль и управление цифровыми системами
• Промышленные системы автоматизации
• Компьютерные интерфейсы

Рекомендации по применению

При использовании SNJ54S09W важно учитывать необходимость установки внешних подтягивающих резисторов на выходах с открытым коллектором для обеспечения корректной работы схемы. Также обратите внимание на уровень логического напряжения и энергопотребление для оптимальной работы устройства.

Основные технические характеристики

• Тип логического элемента: AND (И)
• Количество каналов: 4
• Выходы: Открытый коллектор
• Диапазон напряжений питания: от 4.5 В до 5.5 В
• Максимальная частота работы: до 100 МГц
• Время задержки: 4 нс
• Рабочий температурный диапазон: от -55°C до 125°C

Возможные аналоги

• SN74LS09N от Texas Instruments — логический элемент И с открытым коллектором, более экономичный вариант
• SN74HCT08N от Texas Instruments — логический элемент И с улучшенными характеристиками
• MC74VHC1G08DFT1G от ON Semiconductor — компактная версия логического элемента И с высокой скоростью работы

Используя SNJ54S09W от Texas Instruments, вы получите надёжное и высокоскоростное решение для построения логических схем.
