SNJ54LS674J

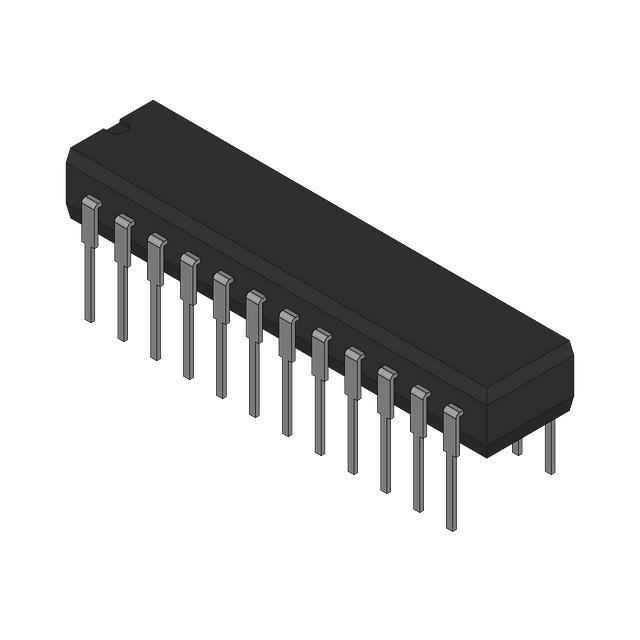

SNJ54LS674J от Texas Instruments

Общее описание

SNJ54LS674J — это 16-разрядный сдвиговый регистр от компании Texas Instruments, предназначенный для использования в цифровых системах в качестве элемента для параллельного ввода и последовательного вывода данных. Этот компонент работает на основе технологии биполярных транзисторов с низким энергопотреблением (Low-power Schottky), что обеспечивает высокую скорость работы и низкое энергопотребление.

Преимущества

• Высокая скорость работы: Технология Low-power Schottky позволяет достигать высокой скорости сдвига данных.
• Низкое энергопотребление: Современная элементная база снижает энергопотребление, что важно для портативных устройств и систем с ограниченным энергопотреблением.
• Высокая шумоустойчивость: Компонент обеспечивает надежную работу в условиях электрических помех.
• Компактность: Корпус DIP-24 позволяет интегрировать компонент в плотные сборки печатных плат.

Недостатки

• Требует внешних тактовых сигналов: Для работы необходим стабильный тактовый сигнал, что может потребовать дополнительную настройку драйверов.
• Ограниченная температурная устойчивость: При температурных экстремумах возможно снижение характеристик производительности.

Типовое использование

• Широковещательное оборудование: Устройства, где важна высокая скорость передачи данных и низкое энергопотребление.
• Цифровые системы управления: Используется в контроллерах и автоматизированных системах.
• Системы сдвига и расширения разрядности данных: Применяется в устройствах для обработки и манипуляции данными, таких как калькуляторы и цифровые сигнальные процессоры.

Рекомендации по применению

• Обеспечьте надежное подключение внешнего тактового сигнала.
• Минимизируйте длину проводников, подключаемых к выводам компонента, чтобы избежать макро-яркостей и паразитных емкостей.
• Используйте подходящие фильтры и стабилизаторы напряжения на линиях питания, чтобы исключить влияние шумов.

Основные технические характеристики

• Функция: Сдвиговый регистр
• Разрядность: 16 бит
• Корпус: DIP-24
• Рабочее напряжение питания: 4.75V - 5.25V
• Максимальная тактовая частота: до 35 МГц
• Диапазон рабочих температур: от -55°C до +125°C

Возможные аналоги

• SN54LS674: Тот же функционал, но в другом диапазоне температур и стандартах исполнения.
• SN74LS674: Похожая модель с идентичными характеристиками, но другим диапазоном рабочих температур и упаковкой.

Заключение

SNJ54LS674J от Texas Instruments — это высокопроизводительный и надежный компонент для различных цифровых систем. Он идеально подходит для задач, требующих высокой скорости работы и надежной передачи данных.
