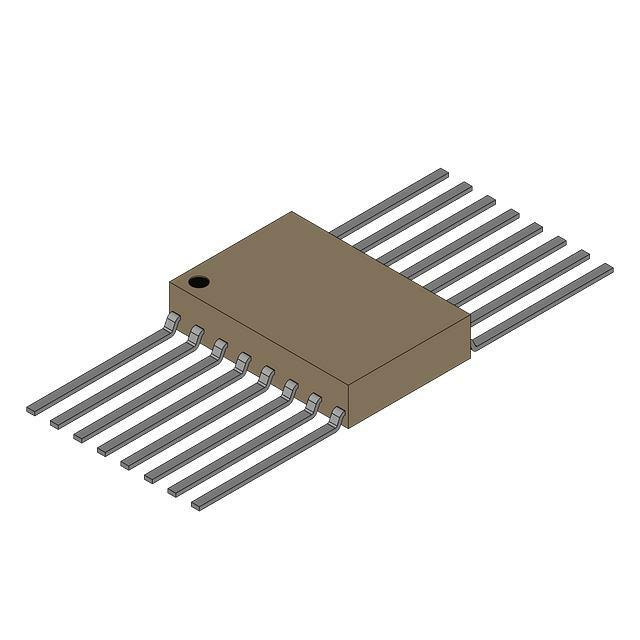

SNJ54LS378W

SNJ54LS378W от Texas Instruments

Общее описание

SNJ54LS378W — это интегральная схема типа триггера D, производимая компанией Texas Instruments. Эта микросхема предназначена для использования в цифровых системах и широко применяется в схемах сдвиговых регистров, хранения данных и синхронизации. Основное предназначение SNJ54LS378W заключается в том, чтобы удерживать состояние высоко-уровневого или низко-уровневого сигнала на своем выходе до тех пор, пока не поступит сигнал разрешения.

Преимущества

• Высокая скорость работы: Благодаря технологии TTL, SNJ54LS378W обеспечивает быструю реакцию и высокую частоту переключения.
• Низкая потребляемая мощность: Устройство имеет низкое потребление мощности в статическом состоянии.
• Совместимость: Совместимо с различными логическими уровнями и может использоваться в широкой сфере цифровых приложений.

Недостатки

• Чувствительность к электростатическим разрядам (ESD): Требуется соблюдение мер предосторожности для защиты микросхемы от повреждений в результате ESD.
• Не подходит для работы в условиях высоких температур: Может потребоваться дополнительное управление тепловыми режимами при работе в экстремальных условиях.

Типовое использование

• Сдвиговые регистры: Используется для перемещения данных в регистрах.
• Буферные устройства: Применяется для хранения данных и их последующего использования в цифровых схемах.
• Синхронизация данных: Обеспечивает точную синхронизацию данных в синхронных цепях.

Рекомендации по применению

• Используйте защиту от электростатических разрядов при монтаже и эксплуатации.
• Убедитесь, что питание микросхемы соответствует рекомендуемым параметрам для обеспечения стабильной работы.
• Применяйте соответствующие методы теплоотвода в случае работы в условиях повышенных температур.

Основные технические характеристики

• Логическая семья: TTL
• Функция: D-триггер с общим тактовым сигналом
• Количество триггеров: 6 (гекзафлип-флоп)
• Рабочее напряжение: 4.75 В - 5.25 В
• Максимальная частота переключения: До 35 МГц при 5 В
• Корпус: DIP-16 (Dual Inline Package)
• Температурный диапазон: От -55°C до +125°C

Возможные аналоги

• 74LS378 — аналогичная схема в серии 74LS от других производителей.
• SN74LS378N — аналог от Texas Instruments, но в другом корпусе и возможно в других опциях.

Заключение

SNJ54LS378W от Texas Instruments — это надежное и высокопроизводительное решение для цифровых схем, требующих точной синхронизации и хранения данных. Широкий диапазон рабочих температур и совместимость с TTL уровнями делают эту микросхему универсальным выбором для различных приложений в области электроники.
