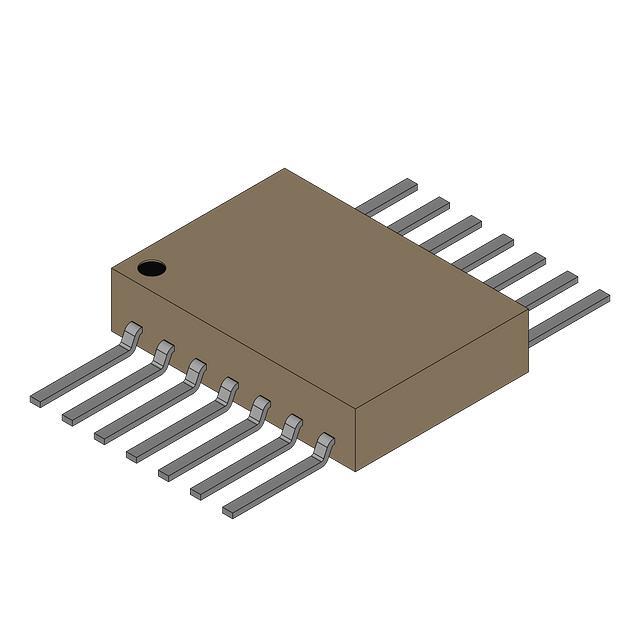

SNJ54LS33W

SNJ54LS33W Texas Instruments

Общее описание

SNJ54LS33W — это интегральная схема от Texas Instruments, представляющая собой четырехвходовой логический элемент NOR с открытым коллектором. Данный компонент предназначен для использования в сложных цифровых приложениях, где требуется высокая скорость работы и надежность.

Преимущества

1. Высокая скорость работы: Быстрая обработка логических сигналов благодаря технологии LS TTL.
2. Надежность: Компонент произведен в соответствии с военными стандартами MIL-PRF-38535, что обеспечивает его надежную работу в экстремальных условиях.
3. Гибкость в использовании: Открытый коллектор облегчает подключение к различным типам нагрузки и позволяет использовать схему в качестве драйвера для низкого уровня сигналов.

Недостатки

1. Ток потребления: Для обеспечения высокой производительности требуется относительно высокий ток потребления.
2. Ограниченная совместимость: Компоненты на основе технологии TTL могут быть несовместимы с современными CMOS логическими уровнями без специальных схем адаптации.

Типовое использование

• В системах с высокой надежностью, таких как военные и авиационные приложения.
• В цифровых цепях, требующих высокой скорости работы.
• В качестве буфера или драйвера для управления внешними устройствами.

Рекомендации по применению

• Питание: Убедитесь, что напряжение питания составляет 5 В (±10%) для корректной работы схемы.
• Теплоотвод: При длительной работе может потребоваться дополнительный теплоотвод для предотвращения перегрева и поддержания надежности.
• Шумозащита: Используйте фильтры по питанию для уменьшения неточностей в работе из-за электрических шумов.

Основные технические характеристики

• Логическое семейство: LS TTL
• Логическая функция: NOR
• Количество функций: 4
• Напряжение питания (Vcc): 4.75 В – 5.25 В
• Входное напряжение: 5.5 В (максимально)
• Скорость переключения: 12 нс
• Температурный диапазон: -55°C до 125°C
• Тип корпуса: DIP (Dual In-line Package)

Возможные аналоги

• SN74LS33N (Texas Instruments) - аналогичный логический элемент с аналогичными характеристиками для коммерческого применения.
• CD4001BE (Texas Instruments) - альтернативный компонент на основе CMOS технологии, пригодный для некоторых приложений.

Использование SNJ54LS33W в ваших схемах обеспечит высокую производительность и надежность, что делает его отличным выбором для критически важных приложений.
