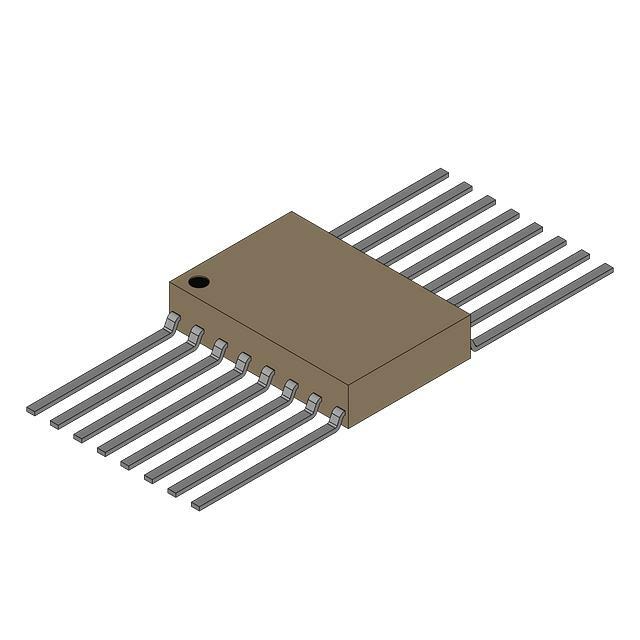

SNJ54LS258BW от Texas Instruments

Общее описание

SNJ54LS258BW - это четырехканальный двоичный мультиплексор с двумя входами и трех состояниями на выходе от Texas Instruments. Он предназначен для интегральных схем серийной передачи данных и используется в различных цифровых системах для управления сигналами и маршрутизации данных.

Преимущества

• Высокая скорость передачи данных: Обеспечивает быструю маршрутизацию сигналов благодаря малому времени задержки.
• Три состояния выходов: Позволяет реализовать функции с высоким импеденсом для лучшего соединения с шиной и предотвращения конфликтов сигналов.
• Широкий диапазон рабочих температур: Подходит для военных и промышленных применений благодаря диапазону температур от -55°C до 125°C.

Недостатки

• Потребление энергии: Как и все TTL устройства, может потреблять больше энергии по сравнению с более современными CMOS аналогами.
• Требует внимательного управления уровнем логики: Правильное управление уровнем логики на входах необходимо для предотвращения некорректной работы.

Типовое использование

• Контроль и управление данными: Часто используется в процессорах и цифровых системах для маршрутизации данных между различными устройствами.
• Преобразователи интерфейсов: Применяется для преобразования и управления различными интерфейсными сигналами в сложных системах.
• Частотные делители и мультипликаторы: Используется в схемах генерации и деления частоты.

Рекомендации по применению

• Соблюдайте электрическую спецификацию: Убедитесь, что напряжения находятся в пределах, указанных в спецификации, чтобы предотвратить повреждение устройства.
• Избегайте перегрева: Используйте соответствующие методы охлаждения и избегайте превышения температурного диапазона.
• Проверьте совместимость: Убедитесь, что компоненты совместимы с остальными элементами системы по логическим уровням и электрическим характеристикам.

Основные технические характеристики

• Входы: Два входа на канал
• Выходы: Четырехканальные с тремя состояниями
• Диапазон напряжений питания: от 4.75 В до 5.25 В
• Максимальное время задержки распространения: 22 нс при 5 В
• Рабочий температурный диапазон: от -55°C до 125°C
• Корпус: DIP и SOIC

Возможные аналоги

• SN74LS257: Аналогичный мультиплексор с немного другими электрическими характеристиками и временными задержками.
• SN74LS153: Двухканальный мультиплексор с похожими функциональными возможностями.
• MC74HC157A: Аналог от ON Semiconductor с схожими функциями и характеристиками.

Заключение

SNJ54LS258BW от Texas Instruments представляет собой надежное и высокопроизводительное решение для маршрутизации сигналов в цифровых системах. Его функции трех состояний и широкий диапазон рабочих температур делают его идеальным выбором для многих профессиональных применений.
