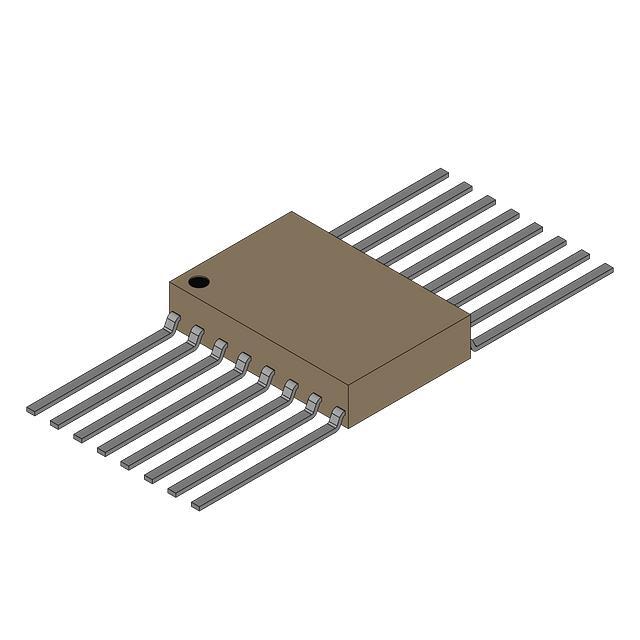

SNJ54LS157W

SNJ54LS157W от Texas Instruments

Общее описание

SNJ54LS157W – это четырехканальный мультиплексор, предназначенный для использования в различных цифровых схемах. Этот компонент обеспечивает выбор одного из двух четырехразрядных входов и передачу исходных данных на выход в зависимости от выбора входного сигнала.

Преимущества

• Высокая производительность: Компонент обладает высокой скоростью переключения, что обеспечивает эффективную работу в быстродействующих системах.
• Военное исполнение: SNJ54LS157W относится к классу изделий военной квалификации, что гарантирует его надежность и стабильность работы в экстремальных условиях.
• Компактность: Компонент выполнен в компактном корпусе типа CFP (Ceramic Flat Package), что позволяет экономить пространство на печатной плате.

Недостатки

• Требования к напряжению питания: Требуется стабилизированное питание для обеспечения корректной работы.
• Температурные ограничения: Несмотря на военную квалификацию, компонент имеет ограничения по рабочей температуре, которые нужно учитывать при проектировании систем.

Типовое использование

• Цифровые системы управления: Используется для маршрутизации данных в системах управления и автоматики.
• Микропроцессорные системы: Применяется для выбора и передачи данных между различными периферийными устройствами и процессором.
• Коммутационные схемы: Подходит для создания схем переключения и коммутации сигналов.

Рекомендации по применению

• Соблюдение параметров питания: Для наилучших результатов рекомендуется использовать стабилизированное напряжение питания.
• Фильтрация питания: Это поможет снизить уровень шумов и повысить стабильность работы устройства.
• Охлаждение: При использовании в условиях высоких температур обеспечьте дополнительное охлаждение для предотвращения перегрева.

Основные технические характеристики

• Количество каналов: 4
• Тип входа: ECL (Emitter-Coupled Logic)
• Напряжение питания (Vcc): 4.5V – 5.5V
• Температурный диапазон: -55°C до +125°C
• Корпус: CFP (Ceramic Flat Package), 16 выводов

Возможные аналоги

• 74LS157: Базовая версия мультиплексора, подходящая для менее требовательных приложений.
• SN74HC157: Вариант с возможностью работы при более низких напряжениях питания и более высокая скорость переключения.
• CD74HCT157: Высокоскоростной мультиплексор с улучшенными параметрами для применения в современных цифровых системах.

Заключение

SNJ54LS157W от Texas Instruments – это надежный и функциональный компонент, подходящий для использования в различных цифровых и микропроцессорных системах. Обеспечивая высокую скорость переключения и стабильность работы в экстремальных условиях, он станет отличным выбором для ответственных проектов.
