SNJ54LS155AW

Описание для SNJ54LS155AW (Texas Instruments)

Общее описание

SNJ54LS155AW — это двойной декодер/демультиплексор с 2-входами на 4-выхода, изготовленный компанией Texas Instruments. Этот компонент позволяет легко преобразовывать двухлинейные входные данные в четыре отдельных выходных линии, что делает его незаменимым элементом в схемах адресования и демультиплексировании.

Преимущества

• Высокая скорость работы: Быстрое переключение благодаря низкому времени задержки.
• Минимальное энергопотребление: Малое энергопотребление по сравнению с аналогичными компонентами, что обеспечивает энергоэффективность всей системы.
• Совместимость: Полностью совместим с логической серией TTL, что позволяет использовать этот компоненты в широком диапазоне приложений.
• Надежность: Высокое качество сборки и материалов обеспечивают долгосрочную надежную работу в самых различных средах.

Недостатки

• Не подходит для высоковольтных приложений: Предназначен для работы в схемах с относительно низким напряжением питания.
• Ограниченное количество выходных линий: Максимум 4 линии на один блок декодера.

Типовое использование

• Системы адресации: Применение в системах памяти для адресации ячеек памяти.
• Контроль доступа: Использование в схемах контроля доступа для выбора определенной линии.
• Демультиплексоры: Применение в системах передачи данных для разбиения потоков данных на отдельные линии.
• Логические схемы: Применение в различных логических схемах и цифровых устройствах.

Рекомендации по применению

• Используйте байпасные конденсаторы у выводов питания для снижения шума.
• Убедитесь, что входные сигналы стабилизированы и не превышают рекомендуемое напряжение питания.
• Избегайте перекрестных помех, правильно разводя дорожки на печатной плате.

Основные технические характеристики

• Напряжение питания: 5В (типичное)
• Время задержки пропускания: 15 нс (максимальное)
• Диапазон рабочих температур: От -55°C до +125°C
• Выходное напряжение на низком уровне (VOL): Максимум 0.4В
• Выходное напряжение на высоком уровне (VOH): Минимум 2.7В
• Количество выводов: 16

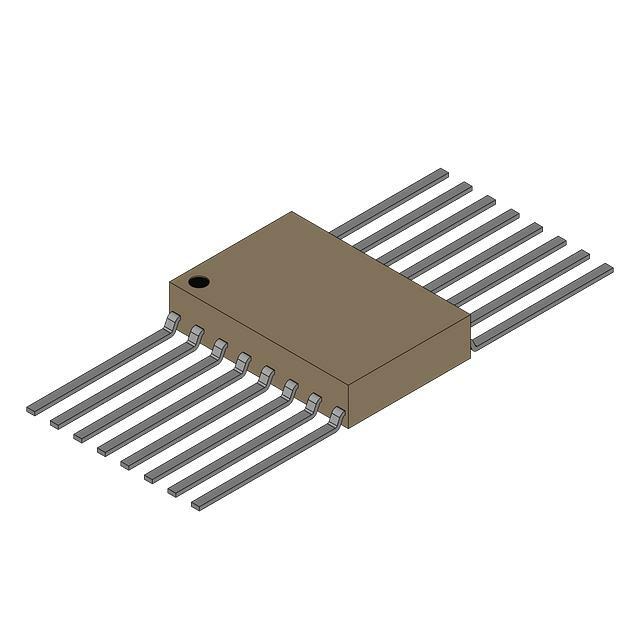

• Корпус: CFP (Ceramic Flat Package)

Возможные аналоги

• SN54155: Другой аналогичный компонент от Texas Instruments, но с немного другими характеристиками.
• SN74155: Версия для коммерческого использования с несколько меньшим диапазоном температур.
• 74LS155: Аналогичный декодер от других производителей, совместимый по логике и функционалу.

Использование таких компонентов, как SNJ54LS155AW от Texas Instruments, позволяет инженерным командам создавать надежные и функциональные электронные устройства, эффективно управляя логическими сигналами в сложных цифровых системах.
