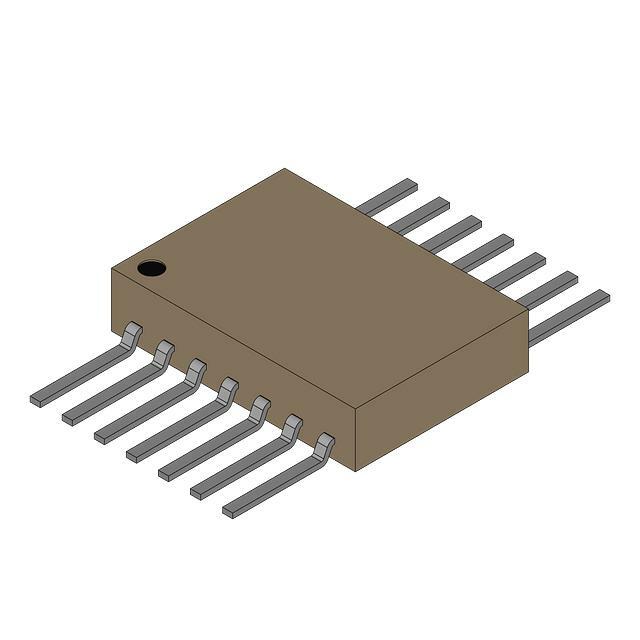

SNJ54LS10W

SNJ54LS10W от Texas Instruments

Общее описание: SNJ54LS10W — это тройной трёхвходовый логический элемент И-НЕ (NAND) с низким энергопотреблением, разработанный компанией Texas Instruments. Этот компонент представляет собой интегральную схему серии 54LS, обеспечивающую высокую скорость и надежность, что делает его отличным выбором для различных приложений в цифровой электронике.

Преимущества:

• Низкое энергопотребление.
• Высокая скорость переключения.
• Высокая надежность и долговечность.
• Поддержка широкого диапазона рабочих температур.

Недостатки:

• Может потребоваться значительное количество компонентов для сложных схем.
• Не предназначен для работы с низковольтными системами (ниже 4.5 В).

Типовое использование:

• Цифровые логические схемы.
• Генерация управляющих сигналов.
• Подключение к микроконтроллерам и микропроцессорам.
• Использование в военных и аэрокосмических приложениях (mil-spec).

Рекомендации по применению:

• Обеспечьте надёжное заземление и декуплирование питания.
• Используйте соответствующие резисторы на входах, чтобы предотвратить колебания напряжения.
• Внимательно следите за температурными условиями эксплуатации.

Основные технические характеристики:

• Преобразователь: Тройной трёхвходовый логический элемент И-НЕ (NAND).
• Напряжение питания: от 4.5 В до 5.5 В.
• Тип корпуса: CFP (Ceramic Flat Package).
• Число выводов: 14.
• Рабочая температура: от -55°C до 125°C.
• Логические уровни:
  • V_IL (входное низкое напряжение): максимум 0.8 В.
  • V_IH (входное высокое напряжение): минимум 2.0 В.
• Ток потребления: до 6 мА при 5.5 В.
• Скорость переключения: задержка распространения порядка 15 нс при 5 В.

Возможные аналоги:

• SN74LS10
• SN54LS10
• DM74LS10

Этот компонент отлично подходит для использования в системах с низким энергопотреблением и высокой скоростью, особенно если требуется работа в экстремальных температурных условиях.
